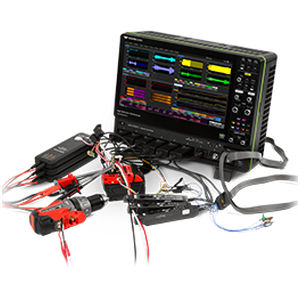

Oscilloscopio digitale MDA 8000HD series

analogicoda bancomulticanale

Il Motor Drive Analyzer è costruito su un canale a 8, 12-bit piattaforma di risoluzione dell'oscilloscopio. Acquisisce qualsiasi segnale ed esegue calcoli di potenza elettrica e meccanica trifase. Fornisce una sezione di potenza completa e una copertura del test di controllo integrata. Caratteristiche principali •Analisi di potenza statica - come un analizzatore di potenza dedicato •Analisi dinamica della potenza: acquisisci più informazioni •Copertura completa del test: sistema di controllo, sezione di potenza, motore •Interfaccia meccanica completa •Opzione di calcolo delle armoniche •Opzione di visualizzazione vettoriale (THREEPHASEVECTOR) •Opzione Trasformazioni forma d'onda (THREEPHASEdq0) •16 canali con OscilloSYNC™ Analisi della potenza statica La tabella numerica dei valori medi mostra i valori di tensione, corrente, potenza, velocità, coppia, ecc. per periodi di tempo brevi (o lunghi) in condizioni operative di carico, velocità e coppia costanti, proprio come fornisce uno strumento dedicato all'analizzatore di potenza. Analisi dinamica della potenza Cattura migliaia di cicli di alimentazione per lunghi periodi di tempo. Le viste Waveform per ciclo aiutano a comprendere i comportamenti dinamici. Utilizzare Zoom+Gate per isolare e correlare i comportamenti di alimentazione per controllare il funzionamento del sistema durante le condizioni operative di carico dinamico, velocità e coppia.
