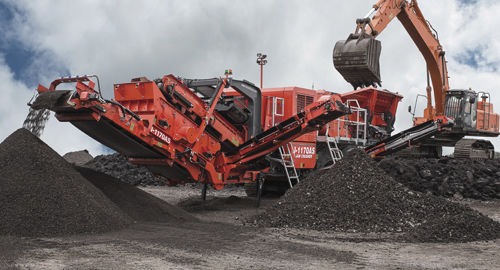

Frantoio a ganascia J-1170AS

mobilecingolatoprimario

Panoramica
Il J-1170AS+ è un frantoio primario mobile su cingoli che integra una funzione di vagliatura embarcata rimovibile. È dotato di una camera a mascelle Terex 1100 mm x 700 mm a singolo snodo e di una trasmissione idrostatica con funzione reversibile. La macchina può essere configurata per applicazioni di cava o per demolizione/riciclaggio, offrendo alta capacità e ampi rapporti di riduzione.

Caratteristiche principali

• Vaglio a bordo rimovibile che fornisce un prodotto di misura unica, eliminando la necessità di un impianto di vagliatura separato.
• Modulo vaglio a sgancio rapido per convertire l’unità in un frantoio standard quando necessario.
• VGF (alimentatore vibrante grizzly) heavy-duty a velocità variabile per alimentazione continua e completa della camera.
• Azionamento idrostatico con funzione reversibile per eliminare intasamenti e supportare lavori di demolizione.
• Regolazione idraulica del closed-side setting (CSS) per ridurre i tempi di fermo e accelerare l’avviamento.

Tramoggia / Alimentazione

• Capacità tramoggia standard: 9 m³ (estensioni fino a 11 m³ disponibili).
• Altezza di alimentazione: 4,01 m (13'2").
• Larghezza di alimentazione posteriore: 2,4 m (7'10").

Convogliatore bypass (opzionale)

• Larghezza nastro: 650 mm (26").
• Altezza di scarico: ~2,9 m (9'6").
• Pieghevole idraulicamente per il trasporto.
• Capacità indicativa di stoccaggio: 36,3 m³ @ 40°.

Piattaforme e accesso

• Passeggiate di accesso al lato sinistro e posteriore della camera delle mascelle e su entrambi i lati dell’alloggiamento motore.
• Passeggiate completamente galvanizzate per manutenzione e sicurezza.

Sottocarro

• Larghezza pattini: 500 mm (20").
• Tracciamento a due velocità con avviamento dolce.
• Capacità di superamento pendenze: fino a 25°.

Camera a mascelle

• Camera Terex singolo snodo 1100 mm x 700 mm (44" x 28").
• Spazio sotto la mascella: 520 mm (20,5").
• Piastra deflettore idraulica opzionale disponibile.

Convogliatore principale

• Larghezza nastro: 1,0 m (40").
• Velocità nominale: ~100 m/min (indicativa).
• Sezione inferiore completamente tunnelizzata e raschietto per tamburo testata di alta specifica per ridurre il riporto.

Vaglio posteriore

• Vaglio a bordo a singolo piano: 2,44 m x 1,52 m (8' x 5').
• Azionamento idraulico con cuscinetti heavy-duty.
• Angolo di vagliatura: 23°; può abbassarsi orizzontalmente per cambio maglie e manutenzione.
• Area totale di vagliatura approssimativa: ~3,7 m².

Opzioni e modularità

• Modulo di vagliatura rimovibile per passare rapidamente tra sola frantumazione e frantumazione+vagliatura.
• Convogliatori opzionali (bypass, oversize, fines), convogliatori pieghevoli idraulicamente e altri accessori modulari.
• Passeggiate galvanizzate e soluzioni di accesso per manutenzione disponibili.

Applicazioni
Adatto per frantumazione primaria in cave, attività minerarie, nonché per demolizione e riciclaggio di calcestruzzo e asfalto quando è richiesta un’unità primaria mobile con vagliatura integrata.

Specifiche tecniche (principali)

• Potenza netta motore: Caterpillar C9 350 hp / 261 kW (configurazione indicata).
• Apertura di alimentazione: 44" x 28" / 1100 mm x 700 mm.
• Peso operativo: circa 54,600 kg.
• Capacità tramoggia: 9 m³ (estensioni fino a 11 m³).
• Dimensioni trasporto (HxWxL): 3.4 m x 2.95 m x 16 m.
• Dimensioni di lavoro (HxWxL): 4.01 m x 6.04 m x 17.16 m.
