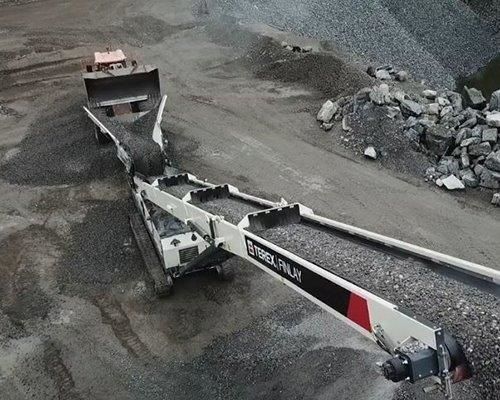

Alimentatore a nastro TF-75L

girevoleper prodotto sfusoper tramoggia

Overview
Il TF‑75L Terex Finlay è un alimentatore a basso livello progettato per massimizzare la produttività, ridurre la movimentazione in cantiere e migliorare l'efficienza operativa su un'ampia gamma di materiali. La tramoggia da 7 m3 (9,2 yd3), con altezza di alimentazione 1,90 m (6'3") e larghezza di immissione svasata 3,50 m (11'5"), consente il carico a basso livello da escavatori, gru con benna e pale gommate. Le fiancate ribaltabili idrauliche della tramoggia sono di serie per un montaggio sicuro e rapido.

Key features

• Tramoggia 7 m3 con sponde ribaltabili idrauliche per carico a basso livello e sicurezza in cantiere.
• Controllo idraulico a velocità variabile dell'alimentatore per trasferimento dosato e preciso al nastro principale.
• Dispiegamento senza perni del nastro principale e dispositivi di sicurezza integrati per messa in servizio rapida e sicura.
• Lungo nastro prodotto/di scarico (22,5 m / 73'10") per elevati flussi e trasferimento verso cumuli.
• Sistema su cingoli e alimentazione su tre lati per facile integrazione in impianti di frantumazione e vagliatura mobili e fissi.
• Opzione ralla centrale orbitale per rotazione a 360° e maggiore mobilità; opzione ibrida con motori elettrici a bordo per funzionamento da fonte esterna.

Applications & benefits
Il TF‑75L è indicato per alimentazione a basso livello (carico da escavatore/pala), alimentazione dosata a frantoi e vagli, trasferimento verso nastri per cumuli di lunga portata e carico diretto su navi, camion e carri ferroviari. Vantaggi: riduzione della movimentazione dei materiali, maggiore sicurezza in cantiere grazie alle funzioni idrauliche, opzioni di alimentazione flessibili (ibrido/elettrico) e alta capacità di produzione.

Technical specifications

• Modello: TF‑75L
• Marca: Terex Finlay
• Capacità tramoggia: 7 m3 (9,2 yd3)
• Altezza di alimentazione tramoggia: 1,90 m (6'3")
• Larghezza ingresso tramoggia (svasata): 3,50 m (11'5")
• Lunghezza nastro prodotto/principale: 22,5 m (73'10") — lunghezza totale indicata: 75' / 22,6 m
• Larghezza cintura: 48" / 1,2 m
• Altezza massima di scarico: 9,8 m (32'2") @ 24°
• Portata / capacità potenziale: fino a 600 t/h (661 t/h US) a seconda di materiale e configurazione
• Capacità di stoccaggio (esempi, angolo di riposo 37°): circa 2.776 t (3.060 t US)
• Dimensioni di trasporto (approx.): Larg. 2,75 m (9'); Lungh. 19,74 m (64'9"); Alt. 3,35 m (11')
• Opzioni: ralla orbitale centrale (rotazione 360°); motori elettrici a bordo (opzione ibrida) per alimentazione esterna
