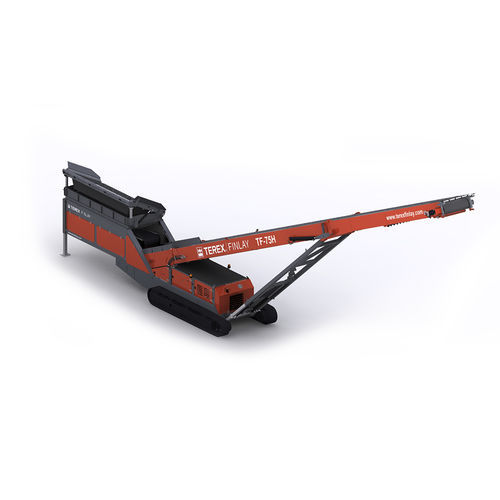

Alimentatore mobile TF-75H

a nastroper tramoggiaper prodotto sfuso

Panoramica del prodotto
Il Terex Finlay TF-75H è un alimentatore ad alto livello progettato per massimizzare la produttività in cantiere eliminando la doppia movimentazione e garantendo un'alimentazione controllata a impianti di frantumazione e vagliatura. La tramoggia/alimentatore ha capacità di 7 m³ (9,15 yd³) e può essere caricata direttamente da escavatori, pale gommate e macchine ausiliarie.

Applicazioni
Alimentazione dosata o controllata per frantumazione e vagliatura, alimentazione di attrezzature ausiliarie, collegamento a nastri aggiuntivi per trasferimento materiale e carico/scarico diretto su navi, camion e carri ferroviari. Ralla orbitale centrale opzionale per rotazione 360° e maggiore mobilità in cantiere.

Caratteristiche principali

• Implementazione del nastro principale senza perno per rapido montaggio/smontaggio e maggiore sicurezza operativa.
• Comando idraulico a velocità variabile dell'alimentatore per un trasferimento efficiente dalla tramoggia al nastro di scarico principale.
• Disponibile configurazione ibrida con motori elettrici a bordo per funzionamento da alimentazione esterna o motore standard a bordo.
• Nastro di scarico da 22,5 m (73'10") in grado di trasferire fino a 600 t/h (661 t US/h), a seconda del materiale e delle condizioni operative.
• Capacità massima di stoccaggio basata su angolo di riposo 37°: 2.776 tonnellate (3.060 tonnellate US).

Dettagli aggiuntivi

• Tramoggia / alimentatore: Capacità 7 m³ (9,15 yd³); Altezza di carico senza griglia 2,6 m (8'6"); Lunghezza ingresso senza griglia 4,1 m (13'5"); Azionamento: velocità variabile idraulica tramite riduttore ad alto torque.
• Convogliatore: Lunghezza 22,5 m (73'10"); Larghezza nastro 1,2 m (48"); Altezza massima di scarico 9,8 m (32'2"); Capacità massima di stoccaggio (37°) 1.735 m³ (2.270 yd³); Regolazione idraulica altezza scarico; Ripiegamento idraulico per il trasporto.
• Sottocarro: Sottocarro cingolato heavy duty, interassi 4.300 mm, pattino 400 mm.
• Sicurezza: Dotazioni di sicurezza integrate, incluso il montaggio senza perni del nastro principale.
• Tecnologia ibrida: Motori elettrici a bordo disponibili per funzionamento da fonte esterna o motore a bordo.

Specifiche tecniche

• Lunghezza convogliatore: 75' / 22,5 m
• Larghezza nastro: 48" / 1,2 m
• Altezza max di scarico: 32' 2" @ 24° / 9,8 m @ 24°
• Dimensioni di trasporto: larghezza 9' / 2,75 m; lunghezza 63' 11" / 19,5 m; altezza 10' 2" / 3,12 m
• Portata potenziale: fino a 600 t/h (661 t US/h) (dipende dal materiale)
• Capacità tramoggia: 7 m³ (9,15 yd³)
• Capacità massima di stoccaggio (37°): 2.776 t (3.060 t US)
