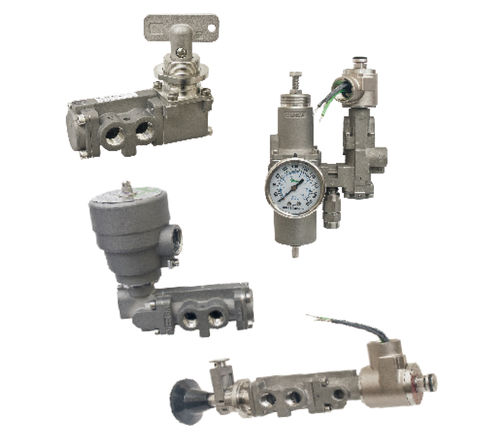

Valvola con attuatore elettrico C-316

a comando assistitoNamurin acciaio inossidabile

Descrizione
Valvole con corpo in C-316
La serie C-316 è disponibile in configurazioni a 4 vie (a doppio effetto) e 3 vie (a ritorno a molla). La funzione 3 vie può essere specificata come normalmente chiusa o normalmente aperta. Tutti gli attuatori elettromagnetici sono di tipo solenoide/pilota, consentendo l'uso di solenoidi compatti e riducendo il consumo energetico. Il progetto garantisce una forza di spostamento positiva che assicura l'azionamento affidabile della valvola quando viene eccitata e riduce il rischio di bruciatura della bobina.

Caratteristiche operative
I modelli a solenoide singolo con ritorno a molla utilizzano un ritorno a molla assistito ad aria per garantire un ritorno positivo. I modelli a doppio solenoide sono dotati di un fermo che mantiene la valvola nella sua ultima posizione anche in presenza di vibrazioni elevate. È disponibile una selezione completa di collegamenti elettrici, opzioni di alimentazione e classificazioni di zona per adattarsi all'applicazione.

Valvole NAMUR C-316
La versione NAMUR della serie C-316 è una valvola pilota in acciaio inox a 5 porte, ad alta portata e a tenuta di bolle, progettata per il montaggio diretto su attuatori NAMUR. Il montaggio diretto riduce i tempi di risposta e l'ingombro dell'attuatore e riduce i costi di installazione eliminando tubi, raccordi e staffe; tutte le viti di montaggio e le guarnizioni sono fornite. Il design a 5 porte può essere ordinato come 4 vie (per attuatori a doppio effetto) o 3 vie (per attuatori con ritorno a molla). In modalità 3 vie, la porta di scarico non utilizzata può fungere da sfiato dell'attuatore dove può essere montato un filtro/silenziatore per evitare l'ingresso di contaminanti nella valvola o nell'attuatore. Il design a 5 porte consente inoltre il controllo indipendente della velocità di apertura e chiusura; i controlli di velocità o di sfiato sono opzionali.

Tabella
Misura | Rilevamento | Tecnologia
Misura | Valvole | (non specificato)

caratteristiche / specifiche tecniche

• Serie: C-316 (C316)
• Funzioni disponibili: 3 vie (ritorno a molla) e 4 vie (doppio effetto)
• Opzioni 3 vie: normalmente chiusa o normalmente aperta
• Attuatori solenoide: tipo solenoide/pilota (compatibile con solenoidi compatti)
• Vantaggi: basso consumo energetico, forza di spostamento positiva per un'azionamento affidabile, ridotto rischio di bruciatura della bobina
• Solenoide singolo con ritorno a molla: ritorno a molla assistito ad aria per ritorno positivo
• Doppio solenoide: fermo per mantenimento della posizione in presenza di vibrazioni
• Materiali: acciaio inossidabile (versione NAMUR)
• Porting: design NAMUR a 5 porte; può essere ordinato come 4 vie o 3 vie
• Prestazioni: valvola pilota ad alta portata e a tenuta di bolle (NAMUR)
• Montaggio: progettata per montaggio diretto su attuatore NAMUR; viti di montaggio e guarnizioni incluse
• Manutenibilità: la porta di scarico inutilizzata (3 vie) può essere utilizzata come sfiato dell'attuatore per filtro/silenziatore
• Opzioni: controllo indipendente della velocità di apertura e chiusura; controlli di velocità o sfiato opzionali
• Opzioni elettriche e di area: ampia selezione di collegamenti elettrici, requisiti di alimentazione e classificazioni di area disponibili
