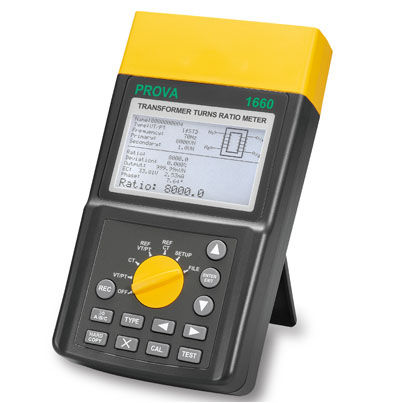

Ratiometro digitale PROVA 1660

per trasformatore

Misura del rapporto di trasformazione di trasformatori monofase (1Φ) e trifase (3Φ), VT e CT. Rapporto VT/PT 0,8~10000, rapporto CT 0,8~2000. Illustrazione grafica e testuale delle misurazioni e dei collegamenti tramite un ampio display LCD a matrice di punti retroilluminato da 240 x 128. Visualizzazione dei dati di prova insieme ai valori riportati sulla targhetta del trasformatore per una facile interpretazione. Dieci frequenze di prova (da 50 a 400 Hz). Visualizzazione del rapporto di trasformazione, della deviazione, dell’uscita secondaria, della tensione e della corrente di eccitazione, dell’angolo di fase e dei valori riportati sulla targhetta del trasformatore/VT/CT in un’unica pagina per una facile interpretazione della qualità del trasformatore. Verifica della presenza di punti di prova sotto tensione, cortocircuito, circuito aperto e polarità inversa prima di ogni misurazione. Viene visualizzato un messaggio di avviso per gli utenti (tuttavia, il controllo non viene eseguito una volta avviata la misurazione). Memorizza 4096 file contenenti i valori riportati sulla targhetta del trasformatore (VT/PT/CT, 1Φ/3Φ, frequenza di prova, tensioni o rapporto primario e secondario, RCF) e i dati di misurazione. 9 tipi di collegamenti degli avvolgimenti trifase preinstallati per una facile selezione da parte dell’utente. Comunicazione wireless Bluetooth con il PC. Selezione del filtro per rimuovere il rumore di campo (Lento, Normale, Veloce). Disattivazione o attivazione dello spegnimento automatico con tempo programmabile. Orologio calendario integrato. Registrazione con indicazione di data e ora. Potente batteria al litio (3400 mAH) con circuito di ricarica integrato. RCF (Fattore di correzione di riferimento, 0,99~1,01) programmabile dall’utente per correggere la precisione con un errore entro l’1%. Sistema di gestione file intuitivo per un facile recupero dei dati in loco e la gestione dei valori riportati sulla targhetta. Software applicativo per PC incluso. Specifiche elettriche: Condizioni di riferimento: intervallo da 23 ℃ ± 5 ℃ (dal 30 al 50% di umidità relativa). Aggiungere 25 ppm/℃ per le temperature comprese tra 0 °C e 18 °C e tra 28 °C e 50 °C a tutte le specifiche di precisione. Assenza di campi elettrici o magnetici esterni.
