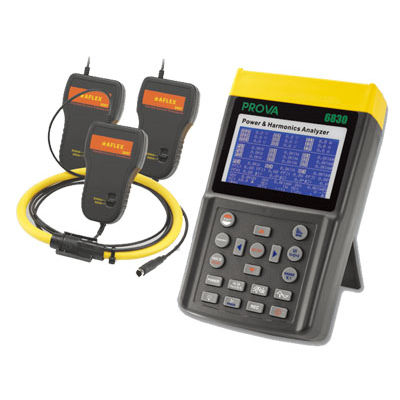

Analizzatore per rete elettrica PROVA 6830A

di potenzaarmonicoportatile

Analisi della potenza per 3P4W, 3P3W, 1P2W, 1P3W Valore RMS effettivo (V123 e I123) Potenza attiva (W, kW, MW, GW) Potenza apparente e reattiva (kVA, kVAR) Fattore di potenza (PF), angolo di fase (Φ) Energia (WH, KWH, KVARH, PFH) Misura della corrente CA (da 0,04 A a 6000 A) e della tensione: valore RMS effettivo, selezione automatica della portata. In grado di analizzare il consumo energetico in standby dei sistemi IT fino alla richiesta massima di uno stabilimento Visualizzazione di 35 parametri su un’unica schermata (3P4W) Rapporti programmabili per trasformatori di corrente (CT) (da 1 a 600) e trasformatori di tensione (PT) (da 1 a 3000) Visualizzazione delle forme d’onda sovrapposte di tensione e corrente Fabbisogno medio (AD in W, kW, MW) Domanda massima (MD in kW, MW, kVA, MVA) con periodo programmabile Analisi delle armoniche fino al 99° ordine Visualizzazione di 50 armoniche in un'unica schermata con forma d'onda Visualizzazione della forma d'onda con valori di picco (1024 campioni/periodo) Analisi della distorsione armonica totale (THD-F) Diagramma fasoriale grafico con parametri del sistema trifase Acquisizione di 28 eventi transitori (tempo + cicli) con soglia programmabile (%) Gli eventi transitori includono DIP, SWELL e OUTAGE. Rapporto di squilibrio di tensione o corrente trifase (VUR, IUR) Fattore di squilibrio di tensione o corrente trifase (d0%, d2%) Corrente sbilanciata calcolata attraverso la linea neutra (In) Memoria da 512K con intervallo programmabile (tempo di campionamento da 2 a 3000 secondi, 17.000 record per sistema 3P4W) Uscita di forme d’onda, parametri di potenza e armoniche su comando Ampio display LCD a matrice di punti con retroilluminazione Software per il collegamento al PC tramite interfaccia RS-232C-USB con isolamento ottico Timer e calendario integrati per la registrazione dei dati
