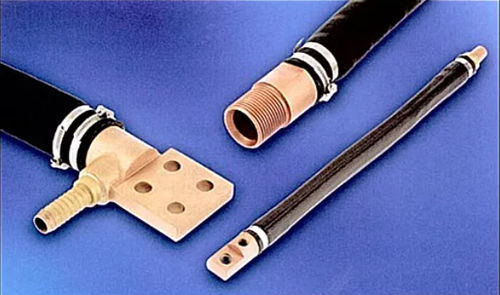

Connettore con raffreddamento ad acqua

di alimentazione elettricaquadratoa molla

CONNETTORI RAFFREDDATI AD ACQUA Queste connessioni sono costituite da una treccia con un'anima di rame a molla, ricoperta da un tubo di neoprene e da alcuni connettori che hanno la connessione elettrica e l'acqua. La caratteristica fondamentale consiste nell'eliminazione del calore prodotto dall'alta intensità che circola nei momenti di saldatura, tramite il passaggio dell'acqua, attraverso l'interno del cavo. Treccia di rame quadrata con una sezione determinata dall'amperaggio e un foro interno per il passaggio dell'acqua. Con rame elettrolitico EN 13602. Le principali applicazioni dei cavi raffreddati ad acqua sono le seguenti: elettrochimica, saldatura, forni ad induzione, energia elettrotermica, alimentazione di elettromagneti, ecc. Cavi raffreddati ad acqua (FRA / FHA) Questi cavi costituiranno il nucleo del collegamento, con una sezione determinata dall'amperaggio utilizzato nella macchina. Parti di collegamento dell'acqua di raffreddamento Alle estremità della sezione del cavo, le terminazioni saldate al cavo sono attaccate, a seconda delle esigenze di ogni applicazione. Tutte le parti di connessione standard sono fatte di materiale E-Cu. Fori di collegamento dell'acqua di raffreddamento Nei pezzi di collegamento sono fatti dei fori filettati sufficientemente grandi per prendere i porta-tubi. Tubi dell'acqua di raffreddamento Esternamente, questo cavo è coperto da un tubo di neoprene. La superficie del tubo è resistente all'accensione e all'autoestinzione, il che garantisce la tenuta del cavo. La pressione di esercizio dei cavi è max. 2 bar.
