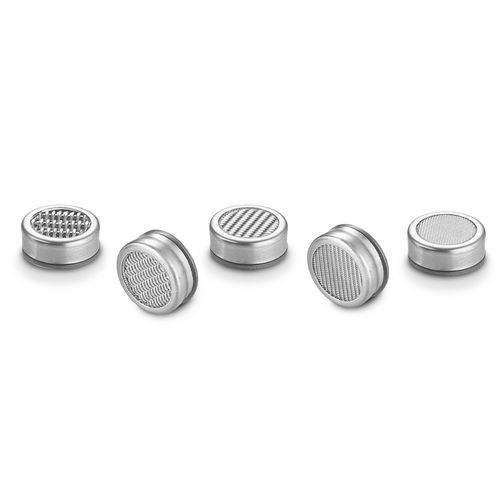

Disco filtrante SCRM series

Questo filtro di sicurezza in acciaio inossidabile è progettato per proteggere i componenti critici di controllo dei fluidi da contaminazioni indesiderate. Il filtro utilizza un design a rete metallica intrecciata che è unito insieme utilizzando un processo proprietario per garantire alta resistenza e integrità. È progettato per applicazioni a pressione estremamente alta dove tali pressioni potrebbero altrimenti causare la rottura di uno schermo se ostruito. Il filtro è progettato per inserirsi in un foro a fondo piatto perforato e deve essere trattenuto da un mezzo secondario. Questo filtro di ultima possibilità è disponibile in una gamma di valutazioni di micron da 40 a 300 micron. - Configurazione di montaggio: Cartuccia - Trattenuta dal cliente - Tasso di Lohm: Fino a 35 Lohms - Valutazione dei micron: 40 a 300 micron - Diametro del pezzo: 9,93 mm - Diametro del passaggio filtrabile: Fino a 7,56 mm Prestazioni Generali - Tipo di schermo: Rete metallica intrecciata - Direzione del flusso: Flusso bidirezionale - Pressione minima di scoppio: 24 MPa Materiali - Corpo: Acciaio inossidabile 305 - Pintal: Acciaio inossidabile 17-7 - Schermo: Acciaio inossidabile 316 Numeri di parte e specifiche - SCRM7101040S: 40 micron, 70 Lohms, 11,6 mm², 0,22, 0,71 grammi, 1INST080661S - SCRM7101075S: 75 micron, 60 Lohms, 9,6 mm², 0,39, 0,71 grammi, 1INST089553S - SCRM7101125S: 125 micron, 65 Lohms, 7,4 mm², 0,65, 0,84 grammi, 1INST089555S - SCRM7101170S: 170 micron, 45 Lohms, 8,7 mm², 1,53, 0,88 grammi, 1INST089557S - SCRM7101300S: 300 micron, 35 Lohms, 10,0 mm², 6,75, 0,90 grammi, 1INST089559S - Curva di flusso: Vedi immagine della curva di flusso nelle immagini secondarie. - Vista in sezione trasversale: Vedi immagine in sezione trasversale nelle immagini secondarie. - Vista dimensionale: Vedi immagine dimensionale nelle immagini secondarie. - Dettagli del foro di installazione: Vedi immagini del foro di installazione nelle immagini secondarie per diverse versioni di micron (40, 75, 125, 170, 300 micron). Fatti chiave sul prodotto: - Configurazione di montaggio: Cartuccia - Trattenuta dal cliente - Tasso di Lohm: Fino a 35 Lohms - Valutazione dei micron: 40 a 300 micron - Diametro del pezzo: 9,93 mm - Diametro del passaggio filtrabile: Fino a 7,56 mm
