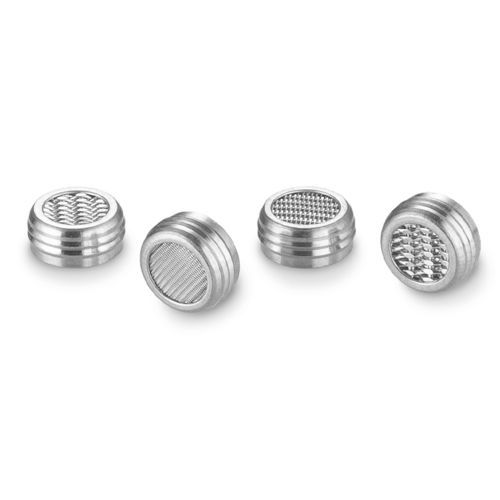

Disco filtrante in maglia di acciaio inossidabile SCRM4551075S

Questo filtro di sicurezza in acciaio inossidabile è progettato per proteggere i componenti critici di controllo dei fluidi da contaminazioni indesiderate. Progettato specificamente per una facile installazione in alloggiamenti e raccordi in plastica, questo filtro utilizza un design unico a pressione per garantire la ritenzione. La rete metallica intrecciata del filtro è unita insieme utilizzando un processo proprietario che offre integrità e durata superiori. Questo filtro di ultima possibilità è disponibile in una gamma di valutazioni di micron da 40 a 170 micron. - Configurazione di montaggio: Press-In - In plastica - Tasso di Lohm: Fino a 170 Lohms - Valutazione dei micron: 40 a 170 micron - Diametro del pezzo: 5,46 mm - Diametro del passaggio filtrabile: 5,36 mm Prestazioni generali - Tipo di schermo: Rete metallica intrecciata - Direzione del flusso: Flusso bidirezionale - Numero di disegno del foro di installazione: 1INST043237S - Pressione massima di lavoro: Dipendente dal materiale dell'alloggiamento, configurazione e condizioni operative Materiali - Corpo: Acciaio inossidabile 303 - Schermo: Acciaio inossidabile 316 Numeri di parte e specifiche - SCRM4551040S: 40 micron, 185 Lohms, 2,8 mm², 0,05, 0,26 grammi - SCRM4551075S: 75 micron, 170 Lohms, 2,4 mm², 0,10, 0,26 grammi - SCRM4551125S: 125 micron, 255 Lohms, 2,1 mm², 0,18, 0,26 grammi - SCRM4551170S: 170 micron, 205 Lohms, 2,8 mm², 0,49, 0,26 grammi Procedura di installazione - Procedura di installazione disponibile in PDF (vedi sezione documenti). Strumenti di installazione e produzione - Numero di disegno dello strumento di installazione: CCRT0900170S Parti di ricambio e accessori - CCRT0900170S: Strumento di installazione dello schermo a pressione da 5,5 mm Fatti chiave sul prodotto - Configurazione di montaggio: Press-In - In plastica - Tasso di Lohm: Fino a 170 Lohms - Valutazione dei micron: 40 a 170 micron - Diametro del pezzo: 5,46 mm - Diametro del passaggio filtrabile: 5,36 mm Curva di flusso, sezione trasversale, dimensioni e viste del foro di installazione - Vedi immagini nella sezione immagini secondarie per diagrammi tecnici dettagliati. Per ulteriori informazioni - Manuale di MicroIdraulica Industriale delle Soluzioni Automobilistiche e Industriali Pagina B33-B34, B36 (vedi sezione documenti). Involucro CAD - Modello di filtro di sicurezza a schermo press-in da 5,5 mm (scaricabile dal sito del produttore). Carte delle risorse - La prestazione del sistema dipende dalla pulizia, numero ROB - Un sistema di valutazione per schermi di sicurezza, controllo della contaminazione, adattamento dei componenti di controllo dei fluidi per applicazioni a idrogeno (vedi sito del produttore per dettagli). Specifiche tecniche - Tipo di schermo: Rete metallica intrecciata - Direzione del flusso: Bidirezionale - Numero di disegno del foro di installazione: 1INST043237S - Pressione massima di lavoro: Dipendente dal materiale dell'alloggiamento, configurazione e condizioni operative - Materiale del corpo: Acciaio inossidabile 303 - Materiale dello schermo: Acciaio inossidabile 316 - Valutazioni dei micron: 40, 75, 125, 170 micron - Tassi di Lohm: 170–255 Lohms - Diametro del pezzo: 5,46 mm - Diametro del passaggio filtrabile: 5,36 mm - Peso approssimativo: 0,26 grammi
