Regolatore di portata volumetrico FCFA series

idraulico

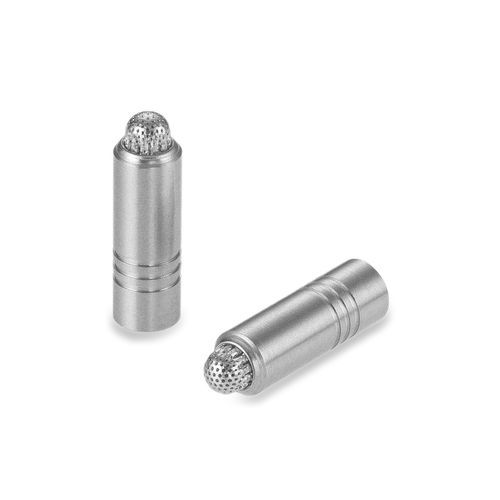

Questa valvola di controllo del flusso in miniatura ha un diametro di 0,187 pollici e una lunghezza di 0,71 pollici. Combinando un limitatore e una valvola di ritegno in parallelo in un unico pacchetto, questa valvola fornisce un flusso dosato in una direzione e un flusso libero nell'altra direzione. Le limitazioni sono disponibili da 1000 a 20.000 Lohms.Tipo: Controllo di flussoDiametro: 0,187 polliciCampo di flusso misurato: 1000 - 20.000 LohmPressione massima di esercizio: 3000 psiPrestazioni generaliCaratteristicheSpecificheTolleranza della portata Lohm misurata±5% o ±10%Pressione nominale del sistema fino a 3000 psiPressione di rottura2 - 8 psidTasso Lohm a flusso libero a 25 psid e oltre470 Lohm max.Peso nominale1,3 grammiMaterialiPARTMATERIALSPECIFICHECorpo303 CRESQQ-S-763CPin303 CRESQ-S-763CSeduta della molla303 CRESQQ-S-763COrifice Plate303 CRESQQ-S-763CShuttle Plate303 CRESQQ-S-763CSpring302 CRESAMS 5688Schermo304L CRESASTM A 666Braze---AMS 477Finitura: Tutte le parti CRES sono passivate. I perni sono pre-cerati. Non sgrassare. Non lubrificare.Parti di ricambio e accessoriNumero di articoloDescrizioneCUTA1870104CI set di utensili per l'installazione/estrazioneJETA1870003ARperno di ricambioFatti salienti del prodottoTipo: Controllo di flussoDiametro: 0,187 polliciCampo di flusso misurato: 1000 - 20.000 LohmsPressione massima di esercizio: 3.000 psiNumeri di parte e specificheTolleranzaDirezione del flusso liberoTasso di flusso misuratoTasso di flusso libero (max.)DIMENSIONE NOMINALE DEL FORO DELLA SCHEDA (in)FCFA1875100D±5%FORWARD10004700.008FCFA1875150D±5%FORWARD15004700.008FCFA1875200D±5%FORWARD20004700.008FCFA1875250D±5%FORWARD25004700.008FCFA1875300D±5%FORWARD30004700.008FCFA1875400D±5%FORWARD40004700.008FCFA1875500D±5%FORWARD50004700.006FCFA1875600D±5%FORWARD60004700.006FCFA1875800D±5%FORWARD80004700.004FCFA1875100H±5%FORWARD100004700.004FCFA1875120H±5%FORWARD120004700.004FCFA1875150H±5%FORWARD150004700.004FCFA1875200H±5%FORWARD200004700.004FCRA1875100D±5%REVERSE10004700.008FCRA1875150D±5%REVERSE15004700.008FCRA1875200D±5%REVERSE20004700.008FCRA1875250D±5%REVERSE25004700.008FCRA1875300D±5%REVERSE30004700.008FCRA1875400D±5%REVERSE40004700.008FCRA1875500D±5%REVERSE50004700.006FCRA1875600D±5%REVERSE60004700.006FCRA1875800D±5%REVERSE80004700.004FCRA1875100H±5%REVERSE100004700.004Technical SpecificationsDiameter: 0.187 inchesLength: 0.71 inchesMetered Flow Range: 1000 - 20.000 LohmsPressione massima di esercizio: 3000 psiTolleranza del tasso di Lohm misurato: ±5% o ±10%Pressione di rottura: 2 - 8 psidTasso di Lohm a flusso libero a 25 psid e oltre: 470 Lohms max.Peso nominale: 1,3 grammiMateriale del corpo: 303 CRES (QQ-S-763C)Materiale del perno: 303 CRES (QQ-S-763C)Materiale della sede della molla: 303 CRES (QQ-S-763C)Materiale della piastra dell'orifizio: 303 CRES (QQ-S-763C)Materiale della piastra dell'alveolo: 303 CRES (QQ-S-763C)Materiale della molla: 302 CRES (AMS 5688)Materiale dello schermo: 304L CRES (ASTM A 666)Brasatura: AMS 477Finitura: Tutte le parti in CRES sono passivate. I perni sono pre-cerati. Non sgrassare. Non lubrificare.
