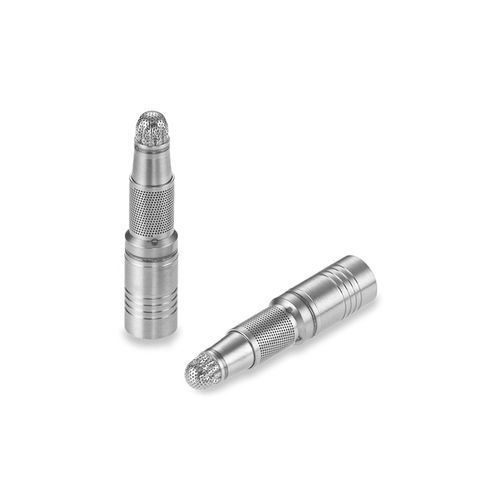

Valvola di pressione SVBA2810118D

idraulicain miniaturain acciaio inossidabile

Il pistone in questa valvola navetta in miniatura è inclinato in modo che il porto di emergenza (E) sia normalmente chiuso e i porti normale (N) e di servizio (S) siano collegati. È ideale per applicazioni con portate fino a 6 GPM. Sono inclusi schermi di sicurezza integrali per una protezione aggiuntiva contro contaminazioni o detriti. - Tipo: A molla - Diametro: 0,281 pollici - Tasso di Lohm: 180 Lohms max. - Pressione di lavoro massima: Fino a 4000 psi Prestazioni generali - Portata normale (N a S o S a N): 180 Lohms max. - Portata di emergenza (E a S): 180 Lohms max. - Portata nominale massima: 6,0 GPM - Pressione di navetta: 15 psid (min.) 40 psid (max.) - Perdita massima: (N a E o E a N a 4000 psid): 5 gocce / ora dopo 2 minuti di attesa - Dimensione del foro dello schermo: 0,008 pollici nominale - Pressione nominale del sistema: fino a 4000 psi - Peso nominale: 5,0 grammi - Fluido di prova: MIL-PRF-83282 a 85°F Materiali - Corpo – Posteriore: 304L CRES (AMS 5647) - Corpo – Anteriore: 15-5PH CRES (AMS 5659) - Spillo: 303 CRES (QQ-S-763C) - Molla: 17-7PH CRES (AMS 5678) - Pistone: 440C CRES (AMS 5630) - Guarnizione del naso: 6061-T6 Al (AMS 4117) - Schermo del barile: 15-5PH CRES (AMS 5659) - Schermi: 304L CRES (QQ-S-766) - Rondelle di base: 304L CRES (QQ-S-766) - Brasatura: (AMS 4774) Finitura: Tutte le parti CRES sono passivate. Gli spilli sono pre-cerati. Non sgrassare. Non lubrificare. Parti di ricambio e accessori - CUTA2810137C: Set di strumenti di installazione / estrazione - PRFA2810003A: Spillo di ricambio - SVBA2810009B: Guarnizione del naso di ricambio Fatti chiave sul prodotto - Tipo: A molla - Diametro: 0,281 pollici - Tasso di Lohm: 180 Lohms max. - Pressione di lavoro massima: Fino a 4000 psi Vista in sezione trasversale, vista dimensionale, dettagli del foro di installazione: Vedere le immagini nella galleria per riferimento. Tutte le dimensioni sono in pollici. Procedura di installazione: PS J2374 Rev A: Installazione di inserti a 3 porte Strumenti di installazione e produzione: CUTA2810137C: Disegno del set di strumenti di installazione ed estrazione Involucro CAD: Modello di valvola navetta a molla 281 con schermo (scaricabile dal sito) Riferimento del manuale: Manuale tecnico idraulico di soluzioni aerospaziali, energetiche e motoristiche Pagina G10-G11 Specifiche tecniche: - Portata normale (N a S o S a N): 180 Lohms max. - Portata di emergenza (E a S): 180 Lohms max. - Portata nominale massima: 6,0 GPM - Pressione di navetta: 15 psid (min.) 40 psid (max.) - Perdita massima: (N a E o E a N a 4000 psid): 5 gocce / ora dopo 2 minuti di attesa - Dimensione del foro dello schermo: 0,008 pollici nominale - Pressione nominale del sistema: fino a 4000 psi - Peso nominale: 5,0 grammi - Fluido di prova: MIL-PRF-83282 a 85°F
