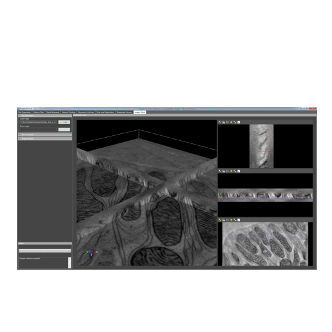

Software di visualizzazione Inspect

di monitoraggiodi allineamentoper tomografia digitale

Il software Inspect 3D di Thermo Scientific offre una soluzione di facile utilizzo per l'allineamento di serie di immagini tomografiche (ottenute con microscopia elettronica a trasmissione o a scansione, TEM o STEM) con mappe di spettroscopia a raggi X a dispersione di energia (EDS), producendo una ricostruzione 3D dei dati. Il software Inspect 3D offre anche funzionalità di visualizzazione di base. Tutti i software di tomografia TEM, STEM e EDS di Thermo Scientific sono pienamente compatibili con Inspect 3D Software. Il software Inspect 3D inizia con un allineamento X-Y grossolano basato sulla correlazione incrociata delle immagini. L'allineamento può essere ulteriormente perfezionato con procedure automatiche di tracciamento delle microsfere o di patch tracking. L'inseguimento delle perle traccia più particelle rotonde sul campione per tutta la serie di tilt, correggendo le variazioni di rotazione e di ingrandimento per ogni immagine. Il patch tracking traccia più aree dell'immagine per tutta la serie di tilt e poi combina i risultati. Il software Inspect 3D offre due algoritmi classici per la ricostruzione dei volumi 3D: la proiezione posteriore ponderata (WBP) e la tecnica di ricostruzione iterativa simultanea (SIRT). Inoltre, Inspect 3D Software offre una facile ricostruzione della tomografia EDS con l'elaborazione simultanea di file STEM e EDS, chiamata tomografia bimodale HAADF-EDS (HEBT), che porta a una migliore ricostruzione elementare. Le tecniche di ricostruzione iterativa offerte dal software Inspect 3D includono; - Minimi quadrati a gradiente coniugato (CGLS) - Massimizzazione dell'aspettativa (EM), in cui gli artefatti da allungamento sono significativamente ridotti rispetto alla ricostruzione SIRT - Tecnica di ricostruzione algebrica simultanea (SART)
