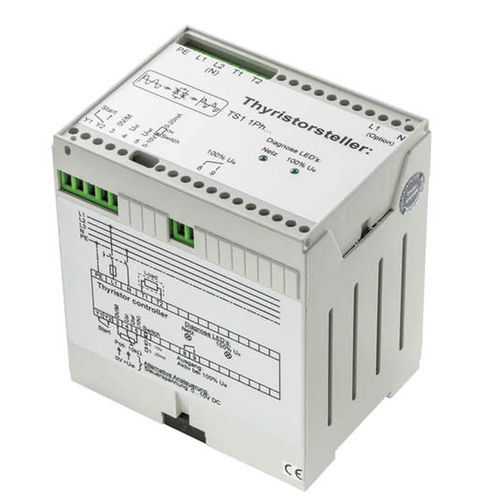

Controllore di potenza a tiristore TS1

monofasesu guida DINper applicazioni di illuminazione

I regolatori di potenza a tiristori servono come attuatori per il controllo della potenza industriale (ad es. ventilatori, pompe, lampade, serpentine di riscaldamento, forni industriali). Il loro design robusto e compatto consente un controllo senza usura con un'elevata efficienza. • Applicazione/tipo : Regolatori potenza elettrica • Configurazione : interruttori DIP • Tensione di uscita : tensione di riferimento per potenziometro: 10 V = • Contatto di commutazione : contatto segnale al 100% Ua, 1x contatto NA, 3A per 250 V ~ o 24 V =, libero da potenziale, uscita per carichi ohmici e induttivi, 0,46 kW (230 V ~ / 2 A), 0,92 kW (230 V ~ / 4 A), 1,38 kW (230 V ~ / 6 A), 1,84 kW (230 V ~ / 8 A), 2,3 kW (230 V ~ / 10 A), 2,76 kW (230 V ~ / 12 A) • Ingresso : ingresso per potenziometro 2,5..10 kΩ, attivazione elettrica tramite segnale di riferimento 0..10 V = o 0..20 mA, configurabile opzionalmente • Campo di funzionamento temp. (°C) : 0..+45 • Alimentazione elettrica : L1, N: 230 V ~ 48..62 Hz, autosincronizzazione • Consumo di energia : tipo 2,5 W, tipo 4,5 W, tipo 6,5 W, tipo 9 W, tipo 11 W, tipo 13 W • Custodia : PA • Classe di protezione : IP40, terminali a vite IP23, secondo DIN EN 60529 • Connessione : terminale a vite, max. 2,5 mm² • Montaggio : predisposto per il montaggio su guida TS35 (35x7,5 mm) secondo EN 60715 • Lunghezza del dispositivo (mm) : 100 • Altezza del dispositivo (mm) : 110 • Nota : modelli fino a 4 A con piastra di raffreddamento, modelli 6 A con dissipatore di calore, modelli da 8 A con dissipatore di calore e ventilatore • Tabella del catalogo : Regolatori potenza elettrica
