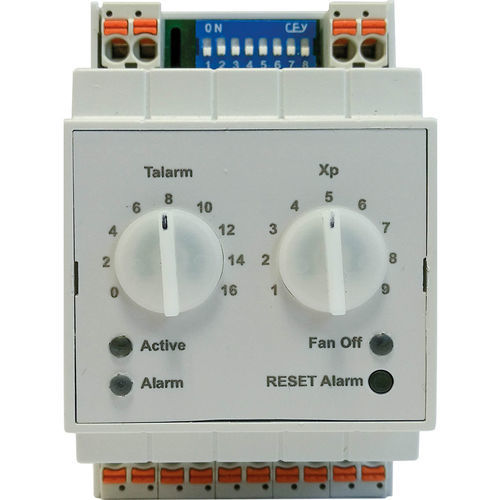

Termostato protezione antigelo TFRe active

elettronicoregolabileNO

Termostato elettronico antigelo per il monitoraggio della temperatura degli scambiatori di calore aria/acqua calda per evitare danni al sistema di ventilazione La temperatura viene tipicamente misurata da un sensore a risposta rapida all'uscita dello scambiatore di calore. Se la temperatura scende al di sotto del valore limite impostato, il TFRe scavalca il segnale del regolatore originale della valvola di riscaldamento per aumentare l'apertura della valvola per evitare il congelamento. Se la temperatura continua a scendere, il ventilatore viene arrestato come protezione del sistema e il controllore di livello superiore viene avvisato. Un sensore a risposta rapida (ad es. TF14 con KL4VA) per il rilevamento della temperatura all'uscita dell'acqua dello scambiatore di calore è disponibile separatamente. • Applicazione/tipo : Termostato antigelo • Scopo : Valori di misura • Valori misurati : temperatura • Interfaccia : Attivo, 0..10 V, Contatto di commutazione • Funzioni : al controllo attuatores per valvola, controllore integrato, controllore P integrato, protezione antigelo, allarme in caso di rottura del cavo o cortocircuito del sensore, setpoint di allarme 0..+16 °C (isteresi di commutazione 0..+3 °K regolabile) • Elementi operativi : 2 manopole rotanti (Talarm e Xp) • Configurazione : interruttori DIP • Tensione di uscita : 0..10 V (valore di temperatura misurato 0..+100 °C), 0..10 V (valore di regolazione per l'attuatore della valvola 0..+100%), carico max. 10 mA • Contatto di commutazione : contatto NA ventilatore, libero da potenziale, per 250 V ~, carico max. 6 A, contatto NA allarme, libero da potenziale, per 30 V ~, carico max. 1 A
