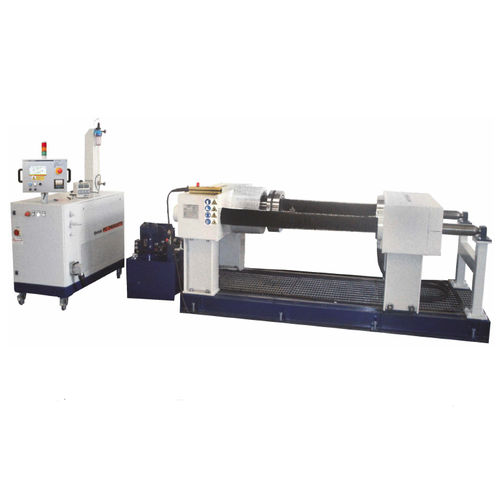

Banco prova di portata BO-2CV/250

automaticoper valvoleidraulico

Banco prova orizzontale con serraggio combinato: tenuta radiale interna e serraggio a pressione. Il ponte di reazione mobile è mosso da due colonne filettate che assicurano la completa assenza di forze esterne sul corpo della valvola e un cilindro idraulico può effettuare il serraggio a pressione con o senza controllo proporzionale. Questa prerogativa la rende conforme alle più diffuse norme di prova internazionali. Nel basamento è installato un serbatoio d’acqua come riserva d’acqua per le procedure di prova. Si possono installare set completi di misuratori di portata (vedi opzione) per eseguire test di tenuta della sede sulle valvole di controllo. L’impianto è controllato dallo skid di pressurizzazione SKA-100; per maggiori informazioni consultare le schede tecniche dedicate. L’impianto può essere completato con diverse opzioni e accessori, si prega di contattare il nostro ufficio vendite per avere maggiori informazioni. *Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente. Banco prova orizzontale per valvole - mod. BO-2CV/250 FORZA DI REAZIONE: 250 TON LUNGHEZZA MASSIMA DELLA VALVOLA: 1500 mm LUNGHEZZA MINIMA DELLA VALVOLA: 0 mm DISTANZA TRA LE COLONNE: 1100 mm ALTEZZA ASSE: 950 mm VASCA DI RACCOLTA ACQUA: 370L. FLANGIA VALVOLA: BW, SW, RF, RJ STILE DI SERRAGGIO: Tipo 3 - combinato: serraggio radiale e di pressione con controllo proporzionale REFERENCE STANDARD: ISO, DIN, API, ANSI, ASTM, FCI, BS(Altre su richiesta) DIMENSIONI: 2880(L) x 1310(P) x 1400(H)
