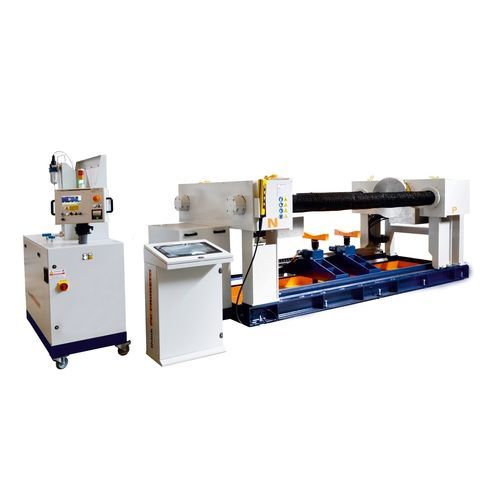

Banco prova per valvole BO-2CV/500

orizzontale

Banco prova orizzontale con serraggio combinato: tenuta radiale interna e serraggio a pressione. Il ponte di reazione mobile è mosso da due colonne filettate che assicurano la completa assenza di forze esterne sul corpo della valvola e un cilindro idraulico può effettuare il serraggio della pressa con o senza controllo proporzionale. Questa prerogativa lo rende conforme alle norme di prova internazionali più diffuse. Un serbatoio d’acqua è installato nel basamento come riserva d’acqua per le procedure di prova. L’impianto è controllato dallo skid di pressurizzazione SKA-100; per avere maggiori informazioni consultare le schede tecniche dedicate. L’impianto potrebbe essere completato con diverse opzioni e accessori, si prega di contattare il nostro ufficio vendite per avere maggiori informazioni. *Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente. FORZA DI REAZIONE: 500 TON LUNGHEZZA MASSIMA DELLA VALVOLA: 1300 mm LUNGHEZZA MINIMA DELLA VALVOLA: 0 mm DISTANZA TRA LE COLONNE: 1060 mm ALTEZZA ASSE: 1150 mm VASCA DI RACCOLTA ACQUA: 470 Litres FLANGIA VALVOLA: BW, SW, RF, RJ STILE DI SERRAGGIO: Tipo 3 – combinato: serraggio radiale e di pressione con controllo proporzionale DIMENSIONI: 3270(L) x 1650(P) x 1400(H) (struttura meccanica)
