DOPPIA COLONNA A SETTORI E SERRAGGIO PROPORZIONALE

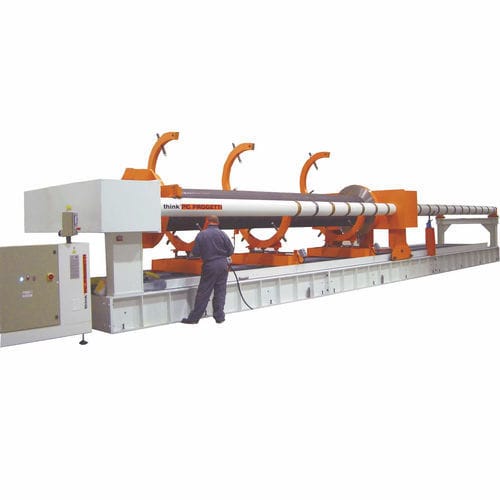

Banco prova per tubi con serraggio Nr. 1 “tenuta a pressione proporzionale”.
I ponti di reazione sono collegati da colonne a settori, che permettono di impostare la lunghezza massima del tubo.
La regolazione fine sui tubi viene effettuata utilizzando la corsa del cilindro.
Il ponte di reazione mobile è in grado di funzionare su tutta la lunghezza delle colonne per coprire un’ampia gamma di misure del tubo, come descritto nella tabella tecnica qui sotto.
Il caricamento del tubo viene effettuato da una gru dall’alto, mentre Nr. 4 sollevatori idraulici “Lunette” lo sosterranno per tutta la durata della prova e sono in grado di centrare il tubo nelle sedi delle guarnizioni, e tenerlo per evitare la sua flessione durante le prove.
Il basamento comprende un recipiente d’acqua con un dispositivo di limitazione dell’evaporazione.
Il banco prova non ha bisogno di alcuna preparazione delle fondamenta.
L’impianto è controllato da uno skid di pressurizzazione di classe SKA fino a 1000 L/min di capacità di riempimento d’acqua.
