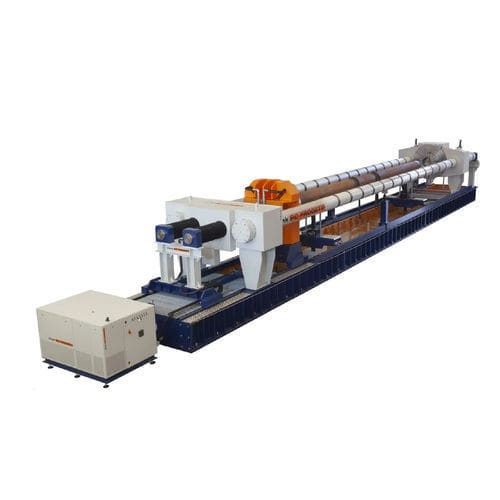

Banco di prova di pressione BOT-2CSV/1500

automaticoper tubiindustriale

DOPPIA COLONNA A SETTORI. TENUTA RADIALE ESTERNA O TENUTA AUTO-ADATTATIVA Banco prova per tubi con di serraggio Nr. 2 “tenuta radiale interna/esterna” o Nr. 8 “tenuta auto-adattativa per sovrappressione” per errore di forma circolare. I ponti di reazione sono collegati da colonne a settori, che permettono di impostare la lunghezza massima del tubo. La regolazione fine sui tubi avviene tramite le colonne avvitate. Il ponte di reazione mobile è in grado di funzionare su tutta la lunghezza delle colonne per coprire un’ampia gamma di misure del tubo, come descritto nella tabella tecnica qui sotto. Il caricamento del tubo viene effettuato da una gru dall’alto, mentre Nr. 2 sollevatori idraulici “V” lo sosterranno per tutta la durata della prova e sono in grado di centrare il tubo nelle sedi delle guarnizioni. Il basamento comprende un recipiente d’acqua con un dispositivo di limitazione dell’evaporazione (opzionabile). Il banco prova non ha bisogno di alcuna preparazione delle fondamenta. L’impianto è controllato da uno skid di pressurizzazione di classe SKA fino a 2000 L/min di capacità di riempimento d’acqua.
