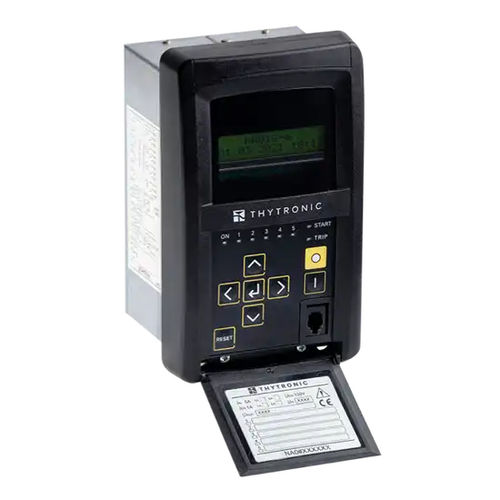

Relè di protezione di sovraintensità NA011

ACper alimentatoreper trasformatore

Il relè tipo NA011 può essere utilizzato in reti radiali come protezione di alimentatori o trasformatori di potenza. Nei sistemi solidamente collegati a terra la protezione da sovracorrente residua può essere utilizzata su alimentatori di qualsiasi lunghezza, mentre nei sistemi non collegati a terra o con bobina Petersen e/o con resistenza a terra, la protezione da sovracorrente residua può essere utilizzata su alimentatori di piccola lunghezza al fine di evitare interventi indesiderati dovuti al contributo capacitivo di corrente dell'alimentatore su guasto esterno a terra. Il relè di protezione NA011 può essere fornito con ingressi di corrente tradizionali o a bassa potenza (LPCT). Per entrambe le versioni, la protezione da sovracorrente residua può utilizzare la corrente residua misurata (CTs o trasformatore bilanciato) o calcolata. ELEMENTI STANDARD DI PROTEZIONE E CONTROLLO - Sovracorrente di fase lato H e lato L - Sovracorrente residua massima - Richiusura automatica - Guasto dell'interruttore
