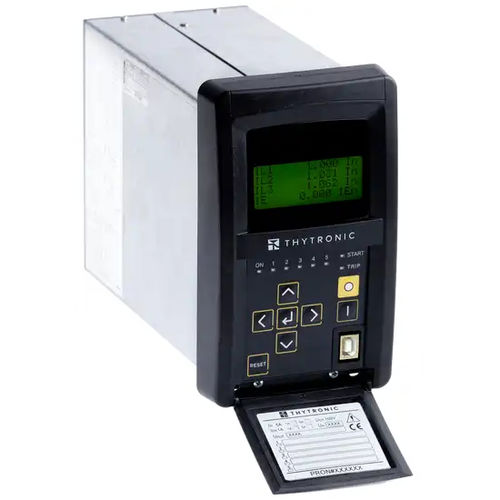

Relè di protezione di sovraintensità NA21

di sottointensitàdi circuiti di attivazioneAC

Il relè tipo NA21 è tipicamente utilizzato nelle reti radiali HV, MV e LV come protezione di alimentatori o trasformatori di potenza. Nei sistemi solidamente collegati a terra la protezione da sovracorrente residua può essere utilizzata su alimentatori di qualsiasi lunghezza, mentre nei sistemi non collegati a terra o con bobina Petersen e/o con resistenza a terra, la protezione da sovracorrente residua può essere utilizzata su alimentatori di piccola lunghezza al fine di evitare interventi indesiderati dovuti al contributo capacitivo di corrente dell'alimentatore in caso di guasto esterno a terra. Oltre alla protezione di fase e di sovracorrente residua, sono previste le seguenti funzioni di protezione: - Protezione dell'immagine termica delle linee e dei trasformatori di potenza - Protezione da sottocorrente per il monitoraggio dell'apertura del CB - Protezione in sequenza negativa contro i cortocircuiti asimmetrici e i carichi sbilanciati - Protezione I2/I1 contro l'interruzione di fase in condizioni di basso carico - Richiusura automatica. ELEMENTI STANDARD DI PROTEZIONE E CONTROLLO - Sovracorrente di fase lato H e lato L - Sovracorrente massima residua - Richiusura automatica - Guasto dell'interruttore - Supervisione CT - Supervisione del circuito di sgancio - Sotto corrente - Sovracorrente in sequenza negativa - Immagine termica del trasformatore
