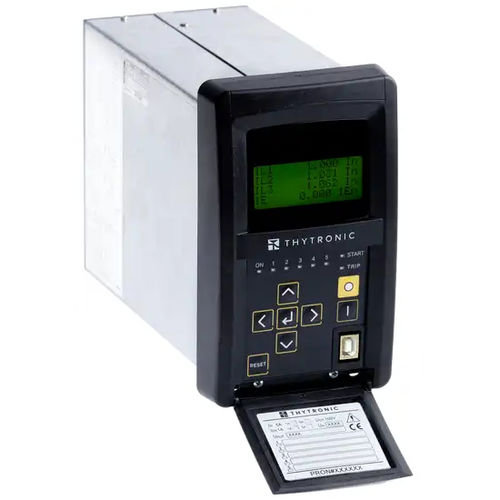

Relè di protezione di sovraintensità SPR10

termicoACper trasformatore

I relè numerici SPR10, alimentati dai trasformatori di corrente (CT), non richiedono una tensione di alimentazione esterna. Sono la scelta ideale per l'installazione in luoghi remoti dove l'alimentazione ausiliaria non è disponibile. Sono disponibili due circuiti di ingresso di corrente residua per inserire o escludere la corrente residua dal circuito di alimentazione. Quando il circuito protetto è diseccitato lo stato di funzionamento (riposo / scatto) è segnalato per mezzo di un indicatore meccanico fl ag. ELEMENTI STANDARD DI PROTEZIONE E CONTROLLO - Sovracorrente di fase lato H e lato L - Massima sovracorrente residua - Trasformatore di sovracorrente in sequenza negativa SW PACK CONFIGURAZIONE OPZIONALE - Immagine termica trasformatore Il relè numerico alimentato dai trasformatori di corrente (CT) non richiede una tensione di alimentazione esterna. Sono la scelta ideale per l'installazione in luoghi remoti dove non sono disponibili alimentazioni ausiliarie.I relè traggono energia per il funzionamento da trasformatori di corrente standard da 1 A o 5 A.Il relè SPR10 può essere utilizzato in reti radiali come protezione di alimentatori o trasformatori di potenza.Nei sistemi solidamente messi a terra la protezione da sovracorrente residua può essere utilizzata su alimentatori di qualsiasi lunghezza, mentre nei sistemi non collegati a terra o con bobina Petersen e/o con resistenza a terra, la protezione da sovracorrente residua può essere utilizzata su alimentatori di piccola lunghezza al fine di evitare interventi indesiderati dovuti al contributo capacitivo di corrente dell'alimentatore su guasto esterno a terra.
