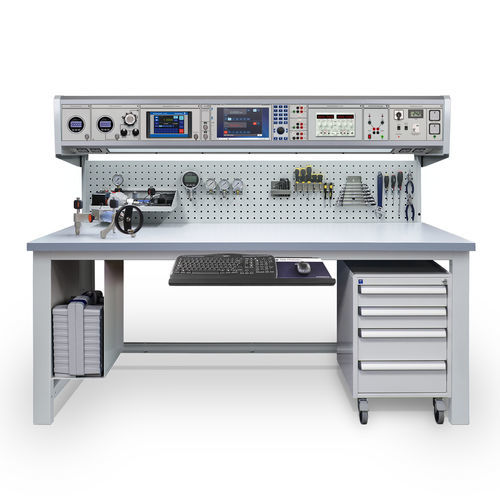

Banco di calibrazione e di prova di pressione CBP-PRES2

industriale

Il CBP-PRES2 è una workstation di calibrazione della pressione che consente agli utenti di calibrare in modo efficiente strumentazione come trasmettitori e manometri. È un sistema avanzato adatto alle officine di strumentazione che eseguono la calibrazione interna e la messa in servizio. Il CalBench è dotato di un modulo di controllo autopneumatico 8030B per lavori di taratura dal vuoto a 40 bar (600 psi). La pressione di linea e il vuoto a questo modulo sono forniti dalle pompe elettriche 7149 e 7165, il che significa che non è necessaria un'alimentazione esterna. Per il lavoro pneumatico a più alto range, un modulo regolato da 100 bar (1500 psi) con manometro digitale fornisce un metodo di calibrazione pratico con un riferimento di alta precisione. La pressione di linea a questo modulo è tipicamente fornita da una bombola di aria compressa o di N2. È incluso un kit di regolazione personalizzato, da montare sulla bombola in loco, con tutti i collegamenti necessari al CalBench. È possibile eseguire un'ulteriore calibrazione della pressione utilizzando moduli di misura ad alta precisione per applicazioni pneumatiche e idrauliche. Questi sono comunemente utilizzati con le pompe da banco fornite in dotazione, dotate di uscite doppie per collegare sia il modulo che l'UUT. Vengono inoltre forniti collettori, banchi di prova, adattatori e raccordi. Il modulo 8060+ è posizionato centralmente nella console e fornisce la sorgente, la simulazione e la misura dei segnali di processo, la comunicazione HART e l'alimentazione del loop a 24 V. È dotato di un multimetro integrato e di un centro di controllo PC con display touch screen da 12,1". Sono incluse applicazioni di controllo e lettura della pressione. Il software EasyCal comunica con i moduli di pressione e può essere utilizzato per la calibrazione automatica e la gestione dei test.
