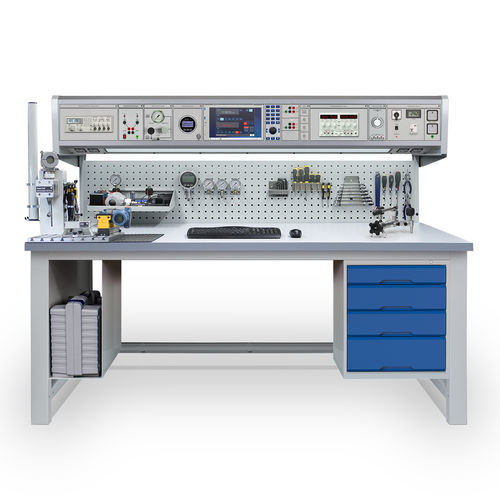

Il CalBench CBP-TRN3 è una stazione di lavoro multiparametrica per la formazione sulla taratura della strumentazione di pressione, processo e temperatura. È dotato di una selezione di moduli ed extra facili da usare per esercitarsi nell'impostazione, nei collegamenti e nei test della strumentazione. Fornisce ai partecipanti le applicazioni relative alla messa in servizio, alla taratura e alla manutenzione dei dispositivi tipici utilizzati per la misurazione nei sistemi industriali.
Il modulo 8060 è posizionato centralmente nella console e fornisce sorgente, simulazione e misura dei segnali di processo, comunicazione HART e alimentazione del loop a 24 V. È dotato di un centro di controllo PC con display touch screen da 12,1", che esegue l'applicazione di controllo del calibratore. Il software EasyCal è disponibile come opzione, per consentire la calibrazione automatizzata e la gestione dei test.
Per la pressione, viene utilizzato un modulo pneumatico regolato di semplice utilizzo con manometro analogico per un'uscita controllata da 0 a 5 bar (70 psi). Un modulo con manometro digitale di precisione viene utilizzato con la pompa pneumatica in dotazione per una copertura da vuoto a 20 bar (300 psi). I moduli aggiuntivi comprendono un oscilloscopio azionato dal centro di controllo, un generatore di funzioni con contatore di frequenza, un simulatore Pt100 e alimentatori CC.
Il pacchetto è dotato di vari accessori per facilitare le applicazioni di formazione e creare uno spazio di lavoro ergonomico. Tra questi, lo stoccaggio sul banco con cassetti, supporti, ganci per pannelli di controllo, portadocumenti e scaffali. Gli accessori di calibrazione comprendono un kit di adattatori/raccordi e un banco di prova per strumentazione con collettore, morsa e staffa per trasmettitore.
Caratteristiche
- Pacchetto CalBench per test e addestramento di base
- Calibratore di processo/centro di controllo
- Sorgente/misura V, I , Ω, Hz, temperatura
- Modulo di misura analogico regolato da 0 a 5 bar
---
