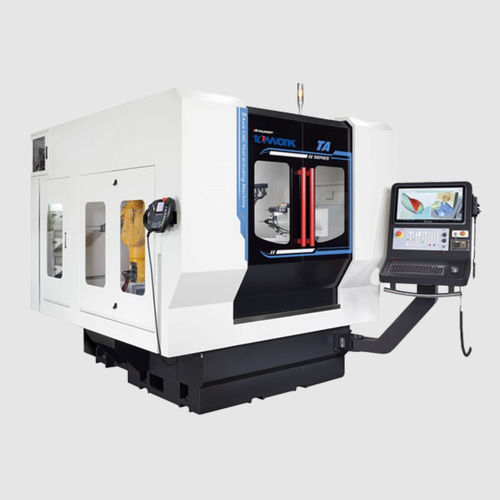

Rettificatrice per attrezzi TA-5

per coni MorseorizzontaleCNC

L'affilatrice per utensili TA-5 CNC è caratterizzata da un design strutturale altamente rigido ed è destinata all'affilatura di materiali in HSS e metallo duro di medie e grandi dimensioni, in particolare per applicazioni nel settore aerospaziale e automobilistico. È ampiamente utilizzata per utensili standard, utensili speciali, riaffilatura, rettifica di lotti e rettifica di lotti misti, ecc. Il mandrino ad alta potenza e il funzionamento non presidiato garantiscono stabilità e precisione durante il processo di rettifica. Caratteristiche Struttura TA-5 1. Struttura orizzontale ad alta rigidità. 2. Mandrino incorporato HSK-50E. 3. sonda utensile 3D/sonda mola, rileva automaticamente le variazioni per migliorare la precisione di lavorazione. 4. Il mandrino dell'asse A della testa di lavoro è BT50, azionato da un motore a trasmissione diretta. 5. Mandrino HSK-50E incorporato e sistema di sostituzione automatica delle mole con 4 gruppi di mole per la sostituzione; ogni gruppo di 3 mole con diametro massimo di Ø150 mm e posizione della mola più lunga di 200 mm. 6. Caricatore robot svizzero STAUBLI TX2-60 opzionale con elevato grado di libertà e flessibilità. 7. Il contenitore interno della macchina opzionale può ospitare 4 pezzi con diametro da Ø3 a 16 mm. Mandrino della mola Mandrino incorporato Il tipo di mandrino è HSK-50E Alta rigidità Alta precisione Alta potenza e alta coppia Basse vibrazioni Cambio mola TA-5 è dotato di 4 set di mole, con un massimo di 3 mole per set, il tipo di mandrino è HSK-50E. Per il cambio delle mole di sgrossatura, finitura e lucidatura, scegliere l'olio da taglio e il filtro appropriati per la rettifica di materiali diversi, come acciaio al tungsteno, HSS e acciaio inossidabile. Testa di lavoro asse A Motore ad azionamento diretto La conicità della testa di lavoro è BT50. La concentricità è entro 2 um.
