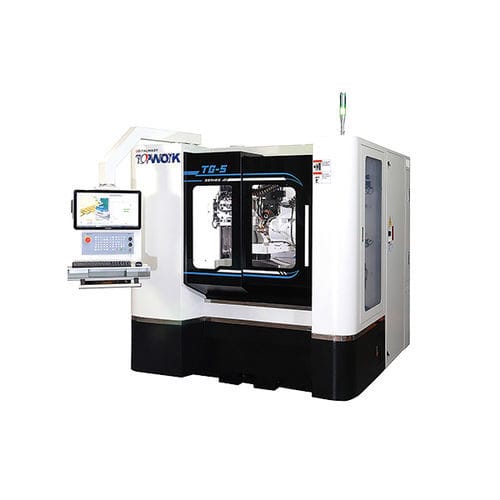

Rettificatrice per attrezzi TG-5

CNC5 assidi precisione

L'affilatrice per utensili TG-5 è flessibile, precisa ed economica. La sua economicità, grazie al famoso controllore NUM Flexium+ 68 e al software NUMROTOplus® , offre funzioni versatili, come ad esempio un'eccellente progettazione degli utensili, la simulazione 3D e il monitoraggio delle collisioni. la progettazione del movimento simultaneo a 5 assi raggiunge una precisione di 0,1 μm e gestisce efficacemente vari tipi di problemi tecnici di rettifica durante il funzionamento. È la soluzione migliore per soddisfare le vostre esigenze e realizzare un sistema di produzione intelligente nell'era dell'Industria 4.0. Caratteristiche Struttura TG-5 1. Il mandrino a cinghia è di tipo BBT30 o HSK-50C opzionale per migliorare la precisione e la rigidità della flangia della mola. 2. Il mandrino incorporato è di tipo HSK-50C con elevata precisione e vibrazioni minime (opzionale). 3. Il mandrino della testa di lavoro dell'asse A, cono interno BT50, è azionato da ingranaggi a vite senza fine. 4. Motore opzionale ad azionamento diretto della testa di lavoro dell'asse A con cono interno BT50. 5. Mandrino incorporato opzionale HSK-50E e sistema di sostituzione automatica delle mole con 2 gruppi di mole per la sostituzione; ogni gruppo di 3 mole con diametro massimo di Ø150 mm e posizione della mola più lunga di 200 mm. 6. la sonda utensile 3D/sonda mola rileva automaticamente le variazioni ed effettua le correzioni per migliorare la precisione di lavorazione. 7. Caricatore robot FANUC LR Mate 200iD opzionale per soddisfare le esigenze della produzione automatizzata. 8. Il contenitore opzionale in uno spazio separato può ospitare 4 serie di pezzi con un diametro di Ø3-16 mm. Mandrino della mola Mandrino con trasmissione a cinghia Il tipo di mandrino è BBT30 Tipo economico Basso costo di manutenzione Testa di lavoro asse A Azionamento a vite senza fine Il cono della testa di lavoro è BT50. Composto da vite senza fine e ingranaggio a vite senza fine
