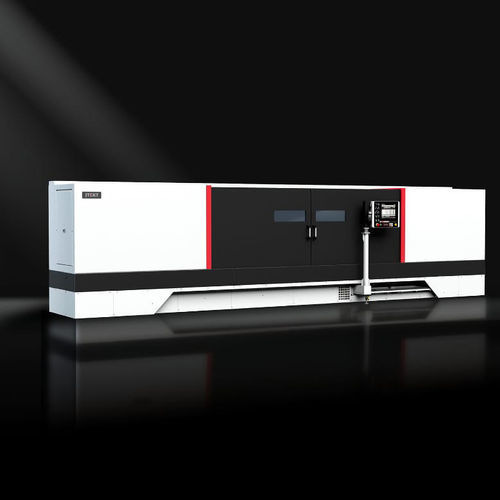

Rettificatrice cilindrica G5

per alberoper pezzi di grandi dimensioniCNC

Panoramica del prodotto
La serie G5 è una rettificatrice cilindrica CNC progettata per la rettifica ad alta precisione di pezzi di grandi dimensioni. Una maggiore capacità di carico e una struttura ad alta rigidità garantiscono una qualità di lavorazione stabile. L'automazione della determinazione delle condizioni di lavorazione, la misurazione automatica del diametro e la regolazione automatica del supporto riducono le variazioni dovute alle competenze dell'operatore e diminuiscono il carico di lavoro. STAT BEARING®, superfici di scorrimento raschiate con precisione e contromisure termiche e antivibrazione mantengono elevata precisione su rulli e alberi di grandi dimensioni nel tempo.

Vantaggi

• L'automazione delle impostazioni e delle misure riduce l'onere nella definizione dei parametri di lavoro e limita le variazioni dovute alle competenze.
• La misurazione automatica del diametro e la regolazione del supporto semplificano le operazioni e aiutano a mantenere una qualità di lavorazione costante.
• Il raschiamento di precisione delle superfici scorrevoli principali, le contromisure contro gli spostamenti termici e il basamento a bassa vibrazione mantengono la precisione per lunghi periodi.
• Supporta pezzi più grandi e pesanti con capacità di carico tra i centri fino a 1.500 kg (opzionale), mandrino mole ad alta potenza e diametri mole maggiori.

Funzioni principali

• Misurazione automatica del diametro e regolazione automatica del supporto
• Determinazione automatica delle condizioni di lavorazione tramite la modalità 'Easy Operation'
• Maniglia steer-by-wire e pannello di controllo scorrevole per supporto operativo
• Capacità pezzo fino a 1.500 kg tra i centri (varia in base a modello/specifica)
• Motore mandrino mole: 11 kW (standard) [15 kW opzionale]
• Funzione di regolazione della conicità della contropunta
• Basamento ad alta rigidità e bassa vibrazione e superfici raschiate di precisione
• STAT BEARING® (cuscinetto a fluido) per riduzione dell'usura e alta rigidità/Smorzamento
• Copertura completa tra i centri, modalità sleep-in/wake-up e funzioni di visualizzazione dell'energia per sicurezza e conformità ambientale

Specifiche macchina
Distanza tra i centri (mm): 1.000 / 1.600 / 2.500 / 3.200 / 4.000
Passaggio sulla tavola (mm): φ560
Diametro di rettifica (mm): φ0–φ550
Portata tra i centri (kg): 500 [1.000 / 1.500]
Diametro esterno mola (mm): φ610 [φ760]
Velocità periferica mola (m/s): 33 [45]
Motore mandrino mola (kW): 11 [15]
Peso netto (kg): 8.000 / 10.000 / 12.000 / 14.000 / 17.000
[ ] indicano specifiche opzionali
