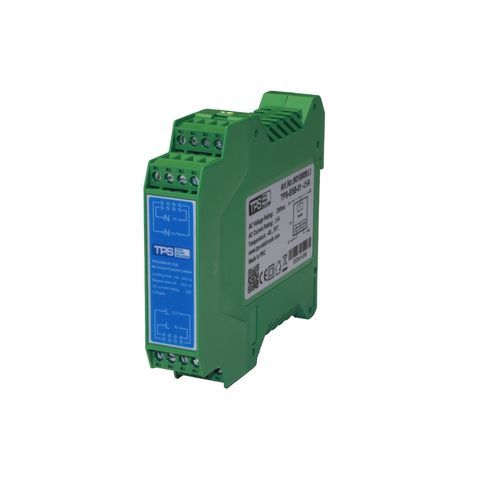

Interruttore differenziale di corrente TPS-ESB-01-25A

ACmonofasecompatto

Il TPS-ESB-01-25A è un limitatore attivo di corrente d'impulso AC da 25 A progettato per impianti industriali monofase 230 VAC. Fornisce una soppressione controllata delle correnti di avviamento mediante un circuito di limitazione a CI e un relè di bypass integrato che elimina la dissipazione continua dopo il periodo di spunto. È ottimizzato per il montaggio su guida DIN e per l'integrazione nei quadri di controllo che richiedono protezione contro correnti d'impulso eccessive.

Caratteristiche principali

• Corrente nominale 25 A adatta a condizioni di avviamento gravose.
• Limitazione elettronica avanzata basata su CI con relè di bypass integrato per maggiore efficienza e affidabilità rispetto ai termistori NTC.
• Riduce i picchi di spunto fino a 45 A per circa 100–500 ms per proteggere i componenti a valle ed evitare interventi intempestivi.
• Forma compatta per montaggio su guida DIN TS 35/7.5 o TS 35/15.
• Morsetti a vite robusti per conduttori AWG13–AWG11 (2,6–4,2 mm²).
• Ampia gamma operativa: -40 °C a 70 °C, fino al 95% UR senza condensazione, altitudine fino a 2000 m.
• Conformità e certificazioni indicate: EN60950-1, EN61000-6-2, EN61000-6-3; CE, RoHS; elenchi aggiuntivi (UL, WEEE, UKCA) nella documentazione.

Specifiche tecniche

• Modello: TPS-ESB-01-25A
• Corrente nominale (ingresso): 25 A
• Intervallo di tensione d'ingresso: 207–253 VAC (monofase, nominale 230 VAC)
• Clamping del picco di spunto: fino a 45 A (picco)
• Durata di limitazione: circa 100–500 ms
• Dimensioni (L × P × A): 112 × 22,5 × 100 mm
• Montaggio: guida DIN TS 35/7.5 o TS 35/15
• Dimensione morsetti a vite: AWG13–AWG11 (2,6–4,2 mm²) — la scheda prodotto riporta anche AWG24–AWG16 (riferimenti incoerenti)
• Tipo soppressore / stadio di uscita: relè di bypass integrato
• Tolleranza operativa: progettato per funzionare da -40 °C a 70 °C (la pagina indica 40 °C a 70 °C; confermare il limite inferiore se necessario), fino al 95% UR non condensante, altitudine fino a 2000 m
• Custodia / protezione: cassa compatta per guida DIN, IP20
• Applicazioni tipiche: motori di grosse dimensioni, trasformatori di isolamento, carichi capacitivi e altri carichi ad alto inrush
• Note normative / di conformità: EN60950-1, EN61000-6-2, EN61000-6-3; marcatura CE; RoHS; riferimenti aggiuntivi (UL, WEEE, UKCA) nella documentazione
