Riduttore a dentatura diritta P
a ingranaggi elicoidalicoassialead albero cavo

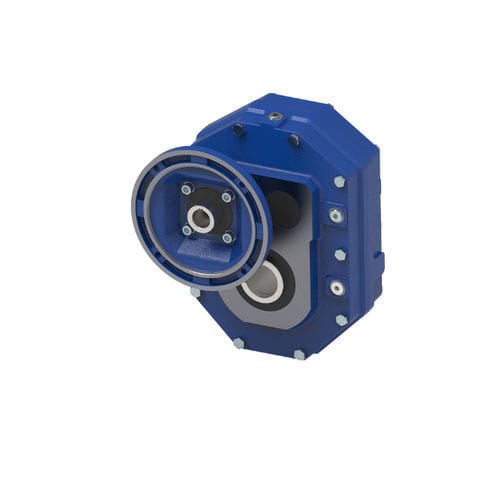

Riduttore a dentatura diritta - P - TRAMEC - a ingranaggi elicoidali / coassiale / ad albero cavo
Riduttore a dentatura diritta - P - TRAMEC - a ingranaggi elicoidali / coassiale / ad albero cavo
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di TRAMEC

Caratteristiche

Tipo
a ingranaggi elicoidali, a dentatura diritta
Orientazione degli assi
coassiale
Tipo di albero
ad albero cavo
Coppia
200 - 500 Nm, 100 - 200 Nm, 500 - 1000 Nm, 1 - 2 kNm, 2 - 5 kNm
Montaggio
per montaggio su flangia, pendolare
Struttura
compatto, forato
Prestazioni
ad alto rendimento, ad alta coppia
Applicazioni
per automazione, per applicazioni industriali, per trasportatore a nastro, per macchina agricola, per macchina di imballaggio, per macchinario alimentare, per applicazioni marine, per prodotti farmaceutici, per macchinari di estrazione mineraria
Altre caratteristiche
con adattatore motore
Potenza

Max.: 90,2 kW
(122,64 hp)

Min.: 0 kW
(0 hp)

Rapporto di riduzione

Max.: 63 unit

Min.: 5 unit

Descrizione

Panoramica
I riduttori montati su albero P series sono unità elicoidali compatte progettate per ottimizzare l'ingombro e garantire elevata efficienza di trasmissione in differenti applicazioni industriali. Progettati per montaggio diretto su albero o accoppiamento motore con flangia IEC, sono indicati per nastri trasportatori, miscelatori, linee di confezionamento, ecc.

Dettagli del prodotto
  • Potenza fino a 90,2 kW
  • Gamma di riduzione: 5 a 63
  • Gamma di coppia (T2M): 170 – 4480 Nm
  • Due opzioni di ingresso: albero di ingresso sporgente o accoppiamento motore compatto per motori flangiati IEC
  • Corpo in ghisa da costruzione, nervata internamente ed esternamente; camera di lubrificazione unica per migliorare la dissipazione del calore e la lubrificazione interna
  • Finitura esterna: vernice blu RAL 5010
  • Ingranaggi elicoidali/dritti in 16CrNi4, 18NiCrMo5 o 20MnCr5 (UNI EN 10084), temprati e cementati
  • Albero di uscita cavo in acciaio standard con vari diametri di foro; possibilità di montare una flangia di uscita sul lato opposto all'albero di ingresso; ancoraggio tramite tenditore o braccio di reazione; possibilità di installare dispositivo antiritorno
  • Accessori disponibili: kit montaggio/smontaggio albero di uscita, albero cavo con disco di serraggio, flangia di uscita, braccio di reazione, kit di protezione albero cavo, dispositivo antiritorno
  • Elenco ricambi disponibile nel catalogo tecnico HELICAL AND BEVEL HELICAL GEARBOXES (copertina blu)


Configurazione
Sono illustrate due configurazioni d'ingresso (albero di ingresso sporgente e accoppiamento motore). I diagrammi di configurazione mostrano le gamme di coppia e i tipi di ingresso compatibili per facilitare la selezione.

Campi di applicazione
  • Automazione e confezionamento
  • Industria farmaceutica
  • Alimentare e bevande
  • Marmo e lavorazione del legno
  • Agricoltura e allevamento
  • Estrazione mineraria
  • Applicazioni marine
  • Azionamenti industriali generici
  • Chimica e plastica
  • Impianti di lavaggio auto
  • Attrezzature sceniche per teatri


Specifiche tecniche
  • Serie: P series
  • Potenza max: 90,2 kW
  • Rapporto di riduzione: 5 ÷ 63
  • Gamma di coppia (T2M): 170 - 4480 Nm
  • Tipi di ingresso: albero di ingresso sporgente o accoppiamento motore compatto per motori flangiati IEC
  • Materiale carcassa: ghisa da costruzione, nervata internamente ed esternamente
  • Materiale ingranaggi: 16CrNi4 o 18NiCrMo5 o 20MnCr5 (UNI EN 10084), temprato e cementato
  • Finitura: vernice esterna blu RAL 5010
  • Uscita: albero di uscita cavo in acciaio (vari diametri); flangia di uscita, disco di serraggio, braccio di reazione e dispositivo antiritorno opzionali
