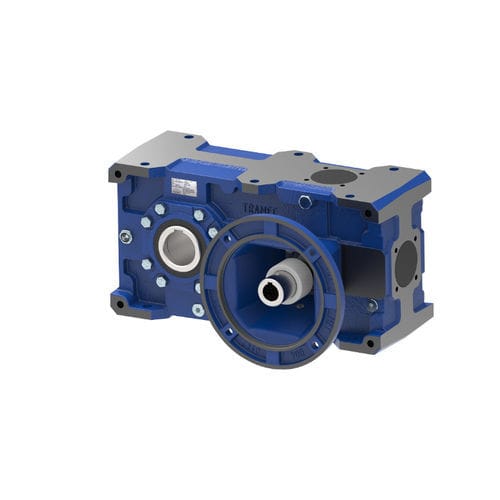

Riduttore a ingranaggi elicoidali Z

ad assi paralleliad albero pienoad albero cavo

Panoramica
I riduttori ad assi paralleli (serie Z) sono progettati per applicazioni industriali medio‑pesanti che richiedono elevata capacità alle sollecitazioni radiali e assiali. Sono indicati per macchinari gravosi quali agitatori, frantoi, estrusori plastici, elevatori a tazze, stampi, ventilatori e apparecchiature analoghe.

Serie
Serie Z: disponibili in 6 grandezze a uno stadio, 6 grandezze a due stadi e 6 grandezze a tre stadi di riduzione.

Dettagli prodotto

• Potenza: fino a 270 kW
• Rapporti di riduzione: 5 ÷ 250
• Gamma di coppia (T2M): 180 ÷ 11.500 Nm

Ingressi e costruzione
Due tipologie di ingresso: albero di ingresso sporgente o predisposizione per accoppiamento motore (campana e giunto). Materiali carter: ghisa meccanica per le taglie 71, 90, 112, 125, 140, 160, 180; ghisa sferoidale per le taglie 200 e 225. L'impiego di cuscinetti conici di alta qualità su tutti gli assi garantisce lunga durata e notevole capacità di carico radiale e assiale esterno.

Accessori

• Albero di uscita
• Kit montaggio/smontaggio per albero di uscita cavo
• Albero di uscita cavo con calettatore
• Flangia di uscita
• Braccio di reazione (torque arm)
• Kit protezione albero cavo
• Dispositivo anti‑ritorno

Ricambi e documentazione
Elenco ricambi e documentazione tecnica disponibili nel catalogo tecnico "HELICAL AND BEVEL HELICAL GEARBOXES".

Configurazione e visual
Disponibile configuratore 3D e strumenti di scelta dinamici per generare modelli 3D CAD e selezionare parametri dimensionali e applicativi. Immagini di configurazione (gamma coppie e tipologie di ingresso) fornite nella sezione di configurazione prodotto.

Specifiche tecniche

• Serie: serie Z
• Potenza (max): 270 kW
• Rapporto di riduzione: 5 ÷ 250
• Gamma coppia (T2M): 180 ÷ 11.500 Nm
• Stadi di riduzione disponibili: uno, due, tre (ognuno in 6 grandezze)
• Tipologie di ingresso: albero d'ingresso sporgente; predisposizione attacco motore (campana e giunto)
• Materiali corpo: ghisa meccanica (taglie 71–180); ghisa sferoidale (taglie 200–225)
• Cuscinetti: cuscinetti a rulli conici su tutti gli assi per elevata capacità di carico radiale e assiale
• Applicazioni tipiche: agitatori, frantumatori, estrusori plastici, elevatori a tazze, stampi, ventilatori, packaging/automazione e altri impieghi industria medio‑pesante
• Accessori disponibili: albero di uscita; kit montaggio/smontaggio (albero di uscita cavo); albero di uscita cavo con calettatore; flangia uscita; braccio di reazione; kit protezione albero cavo; dispositivo anti‑ritorno
