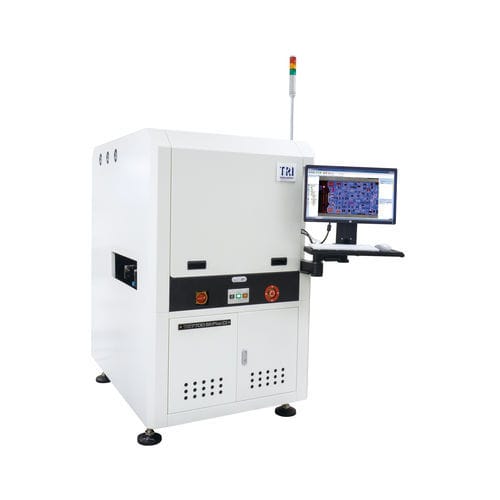

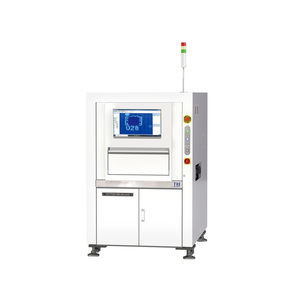

Sistema di ispezione ottico TR7700 SII Plus CI

UVa visione videoa camera

Panoramica
Il TR7700 SII Plus CI è un sistema automatico di ispezione per rivestimenti conformali su schede a circuito stampato (PCB). Combina un progetto ottico ad alta precisione con illuminazione multi‑fase R/W + UV e software di imaging avanzato per identificare difetti su rivestimenti UV‑attivi riducendo al minimo i falsi allarmi. Progettato per linee di produzione elettroniche in linea, supporta l'integrazione SMEMA e la programmazione di copertura intuitiva per una rapida messa in servizio.

Caratteristiche principali

• Ispezione accurata dei rivestimenti UV‑attivi
• Programmazione di copertura intuitiva e formazione semplificata
• Misurazione precisa dell'area di rivestimento
• Riduzione del rumore con illuminazione multi‑fase

Ottica e imaging
Metodo di imaging: Dynamic Imaging
Camera superiore: 4 Mpix
Risoluzione di imaging: 10 µm, 15 µm (impostazione di fabbrica)
Illuminazione: Multi-phase R/W + UV
Velocità di imaging: 60 cm²/sec (@10 µm) / 120 cm²/sec (@15 µm)

Movimentazione e gestione PCB
Controllo asse X: Vite a sfere + controller servo AC
Controllo asse Y: Vite a sfere + controller servo AC
Risoluzione asse X-Y: 1 µm
Dimensione max PCB: 500 x 460 mm
Spessore PCB: 0,6–5 mm
Peso max PCB: 3 kg
Spazio superiore: 50 mm; spazio inferiore: 40 mm (100 mm opzionale)
Spazio bordo: 3 mm (5 mm opzionale)
Nastro trasportatore: In linea; Altezza: 880–920 mm; Compatibile SMEMA

Funzioni di ispezione

• Rivestimento mancante
• Rivestimento insufficiente
• Crepa
• Bolla / Vuoto
• Splash / Macchia / Contaminazione
• Fuoriuscita
• Misurazione

Dimensioni e peso
LxPxA: 1000 x 1400 x 1650 mm (esclusa torretta di segnalazione; altezza torretta 520 mm)
Peso: 600 kg

Specifiche tecniche

• Modello: TR7700 SII Plus CI
• Metodo di imaging: Dynamic Imaging
• Camera superiore: 4 Mpix
• Risoluzione di imaging: 10 µm, 15 µm (impostazione di fabbrica)
• Illuminazione: Multi-phase R/W + UV
• Velocità di imaging: 60 cm²/sec (@10 µm) / 120 cm²/sec (@15 µm)
• Controllo movimento: Vite a sfere + controller servo AC (X/Y)
• Risoluzione asse X-Y: 1 µm
• Dimensione max PCB: 500 x 460 mm
• Spessore PCB: 0,6–5 mm
• Peso max PCB: 3 kg
• Spazio superiore: 50 mm; spazio inferiore: 40 mm (100 mm opzionale)
• Spazio bordo: 3 mm (5 mm opzionale)
• Nastro: In linea, Altezza 880–920 mm, Compatibile SMEMA
• Dimensioni (LxPxA): 1000 x 1400 x 1650 mm
• Peso: 600 kg
