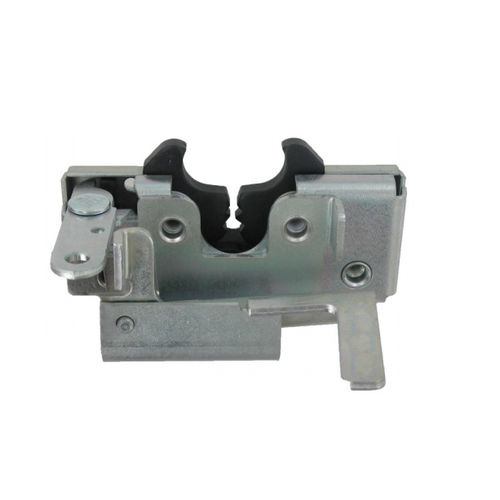

Questa chiusura a due rotori è progettata per applicazioni medio-pesanti per porte d'ingresso fuori autostrada dove si desidera l'azionamento della maniglia a pulsante. È dotato di un leveraggio integrato che consente l'azionamento diretto del pulsante e lo sgancio diretto all'interno e garantisce la facilità di montaggio e di applicazione.
Progettato per
Spessori delle porte di 1-7/8" (47,6 mm) o superiori
Pesi porta di 50-200 libbre. (23-91 kg)
Pressione di tenuta della porta di 50-150 libbre. (23-68 kg) (suggerito per i migliori risultati
Utilizzo con TriMark 070-0200 Striker Bolt
Disponibile
In configurazioni con la mano sinistra o destra (nella figura a sinistra)
Con (4) 1/4-20 UNC o M6 x 1 assi filettati
Con opzioni di leva di sblocco interno e di leva di sgancio
Finitura
Componenti in acciaio zincato, cromato chiaro
Materiale
Componenti di chiusura interna: Acciaio stampato con bordo liscio e trattato termicamente
Il caso si dimezza: Acciaio ad alta resistenza
Sorgenti: Acciaio inossidabile non corrosivo
Installazione
(4) 1/4-20 UNC grado 5 o M6 x 1 classe 8,8 di montaggio (non inclusi).
Serrare al valore di coppia consigliato dal produttore dell'elemento di fissaggio, tuttavia, non superare i 120 in-lbs (13,3 N-m)
Fori di montaggio di massimo .281" (7,1 mm) di diametro
---
