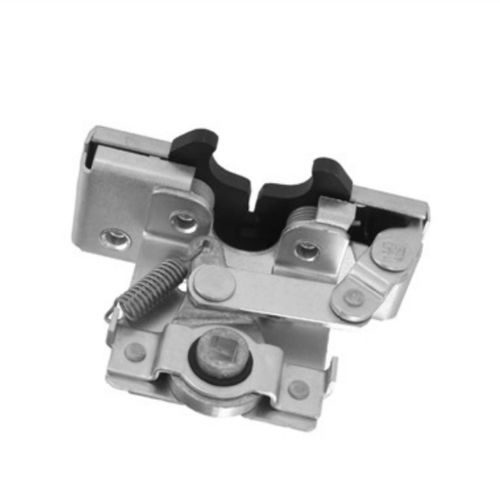

Nottolino con chiusura a spinta 050-0150

in acciaioin acciaio inossidabilerotativo

Questa chiusura a due rotori è progettata per applicazioni medio-pesanti per porte d'ingresso fuori strada. È dotato di un leveraggio integrato che consente l'azionamento diretto della maniglia a L e fornisce facilità di montaggio e di applicazione. Progettato per Spessori delle porte di 1-7/8" o superiori (47,6 mm) Pesi porta di 50-200 libbre. (23-91 kg) Pressione di tenuta della porta di 50-150 libbre. (23-68 kg) (suggerito per i migliori risultati) Utilizzo con TriMark 070-0200 Striker Bolt Disponibile In configurazioni con mano sinistra o destra (mano destra mostrata) Con ricevitore a barra di azionamento parallelo al percussore o ruotato con incrementi di 15° (come illustrato) Installazione (4) 1/4-20 elementi di fissaggio per il montaggio UNC grado 5 (non inclusi). Serrare al valore di coppia consigliato dal produttore dell'elemento di fissaggio, tuttavia, non superare i 120 in-lbs. (13 N-m) Fori di montaggio con diametro massimo di .312" (7,9 mm) Installazione di chiavistelli e incontri d'urto Installare la vite di riscontro nel telaio della porta Chiudere la porta con attenzione e controllare che non vi siano interferenze tra la testa del riscontro e i componenti dello scrocco Aggiungere o togliere gli spessori sotto la rondella del percussore a seconda delle necessità (il diametro esterno dello spessore deve essere maggiore del diametro esterno della rondella del percussore) Regolare la vite di riscontro in verticale in modo che la porta non venga guidata verso l'alto o verso il basso durante la chiusura VERIFICARE CHE SIANO UTILIZZABILI SIA LA POSIZIONE DI AGGANCIO SECONDARIA CHE QUELLA PRIMARIA La porta deve essere bloccata ma non "chiusa" in posizione secondaria e bloccata nella posizione "chiusa" prevista rispetto alle superfici adiacenti in posizione primaria
