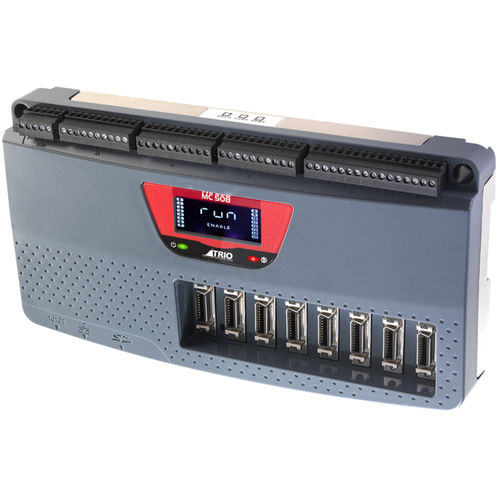

Controllore di movimento multiasse MC508

EthernetCANopenModbus TCP

L'MC508 è un coordinatore di movimento ad alte specifiche che utilizza un processore ARM Cortex A9 800 Mhz ad alte prestazioni, con otto uscite di tensione e otto porte assi flessibili, che possono essere configurate per un massimo di sedici assi con uscita a impulsi e direzione o otto assi servo ad anello chiuso. Dispone di 128 MByte di RAM, di cui 32 per i programmi utente e lo spazio per le tabelle utente. Servo avanzato a 8 assi in anello chiuso / 16 assi con direzione a impulsi Totale di 32 ingressi e 16 uscite digitali Encoder assoluto EnDAT, Biss e SSI supportato Interpolazione lineare, circolare, elicoidale e sferica Forme CAM flessibili, movimento collegato Uscite collegate via hardware per il controllo di telecamere e laser Interfaccia Ethernet-IP / Modbus TCP / Ethernet integrata Programmazione IEC 61131-3 Programmazione BASIC multitasking Gestione di file di testo Trasformazioni robotiche Slot per scheda di memoria SD Espansione I/O CANopen Display LCD retroilluminato Approvato RoHS e CE Versatilità I connettori di tipo MDR ad asse flessibile consentono di collegare l'MC508 all'azionamento con un unico cavo. Le porte possono essere configurate nel software come dispositivi di retroazione o uscite di direzione a impulsi. Come uscite possono essere utilizzate come impulsi e direzione con azionamenti stepper o servo oppure possono funzionare come uscita encoder simulata. Quando sono configurati come feedback, possono essere un ingresso per encoder incrementale o uno dei quattro tipi di encoder assoluti più diffusi: SSI, BiSS, Tamagawa o Endat. Tutti gli assi di retroazione possono essere utilizzati per formare un servo ad anello chiuso con uscita in tensione. Il cavo MDR da 3 m può essere acquistato separatamente (P382).
