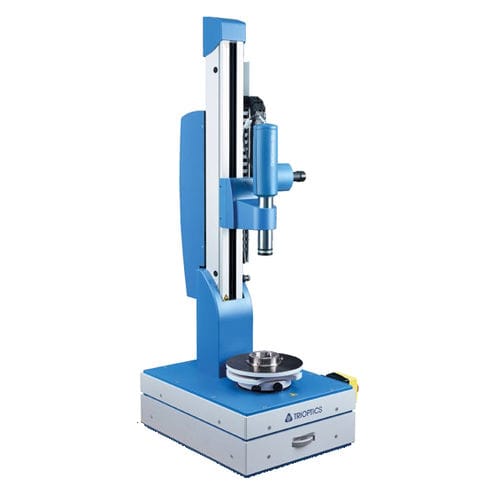

Apparecchio di misura di centraggio OptiCentric® IR

otticoa infrarossiper lente ottica

OptiCentric® IR è la soluzione TRIOPTICS per la misurazione del centraggio delle lenti a infrarossi. Il sistema è dotato di una testa di misura commutabile VIS-MWIR o VIS-LWIR e può misurare tutti i tipi di ottiche a infrarossi. Per ottenere la migliore precisione possibile per l'allineamento delle lenti e la misurazione delle ottiche a infrarossi, è fondamentale scegliere la giusta lunghezza d'onda. La misurazione delle singole lenti e l'assemblaggio delle lenti in riflessione può essere effettuata nel campo visivo. Qui si ottiene una precisione di 0,1 µm. La misurazione di sistemi di lenti e la misurazione in trasmissione deve essere effettuata nel campo dell'infrarosso. Caratteristiche principali Testa di misura commutabile da VIS a IR Precisione di misurazione del centraggio della lente di circa 1-2 μm grazie alla lunghezza d'onda e alle maggiori dimensioni dei pixel delle telecamere IR Misurazione del centraggio delle lenti, del traferro e dello spessore del centro all'interno dei sistemi di lenti a infrarossi assemblati (OptiCentric® 3D IR) Misura di almeno 20 superfici con un sistema OptiCentric® Dual IR con due teste di misura Misurazioni in riflessione e trasmissione Il software è ottimizzato per la misura di ottiche IR: Elevata facilità d'uso: I sistemi a infrarossi non sono diversi in uso rispetto ai sistemi VIS Compensa automaticamente lo sfondo termico prima di effettuare una misurazione È disponibile l'aggiornamento IR per i sistemi OptiCentric® esistenti A causa della sorgente di luce laser è necessario un bersaglio pinhole invece di croce: Alta risoluzione con foro stenopeico con range micrometrico Punto nitido con elevato contrasto Spot è ben monitorato dal software (ciclo)
