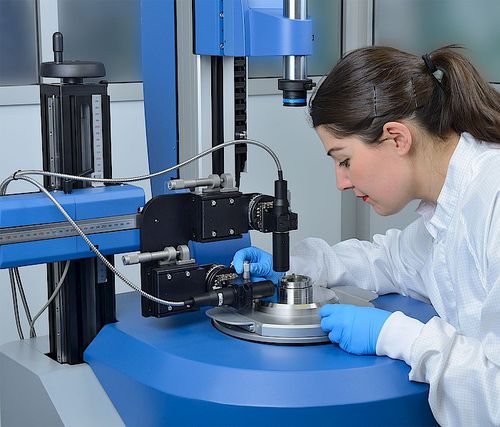

Apparecchio di misura di allineamento OptiCentric® Bonding 5D

otticoper lente otticadi processo

« Il OptiCentric® che lega la stazione 5D è stato sviluppato per raggiungere i requisiti di più alta accuratezza quando le ottica di precisione sono state allineate e legate all'interno di una cellula. Il sistema allinea automaticamente una lente all'interno di una cellula in modo che l'asse ottico della lente coincida all'asse della simmetria della cellula nell'inclinazione e nello spostamento. Durante questo processo la lente non è sostenuta dalla cellula, ma è tenuta su un mandrino dell'anello che può essere stato allineato a tutto l'asse all'interno della cellula. Ancora, la stazione legante determina la lacuna assiale nella direzione di Z fra una superficie di riferimento, per esempio la superficie superiore della flangia della cellula ed il vertice della lente facendo uso dell'interferometro integrato della basso coerenza di OptiSurf®. Poi sposta la lente alla posizione di obiettivo Caratteristiche fondamentali Allineamento delle lenti in una cellula in 5 gradi di libertà Precisione di posizionamento del sistema: x \ µm /z \ di /y 1 θx, θy 2arcsec (Accuratezza di allineamento della lente secondo il campione) Breve tempo di ciclo min 5 (senza colla che dispensa e che cura UV) Processo completamente automatizzato di allineamento Processo stabile, indipendente dalla qualificazione dell'operatore Cambiamento rapido e facile all'altro type \ /html del campione»
