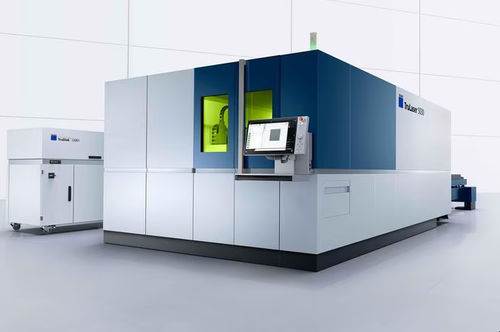

Macchina di taglio e incisione laser a fibra TruLaser 5030 fiber

laser 2Dper alluminioper acciaio inossidabile

Panoramica
Le TruLaser 5030 fiber, TruLaser 5040 fiber e TruLaser 5060 fiber sono macchine per taglio laser 2D a fibra progettate per elevate velocità di avanzamento, qualità di pezzo riproducibile e integrazione dell'automazione. Disponibili con sorgenti TruFiber da 6 kW a 24 kW, la serie tratta rapidamente un'ampia gamma di materiali metallici e riduce l'intervento operatore tramite funzioni di assistenza integrate.

Vantaggi principali

• Riduzione del costo per pezzo grazie all'elevata dinamica macchina e ai rapidi movimenti asse per contorni complessi.
• Elevata potenza laser disponibile (fino a 24 kW) e Active Speed Control per tagli consistenti e meno scarti.
• BrightLine fiber e ugelli ottimizzati per qualità del bordo e rimozione affidabile dei pezzi.
• Modalità Highspeed / Highspeed Eco per aumentare la produttività e ridurre il consumo di azoto (Highspeed Eco ≈70% di risparmio N2).
• Smart Nozzle Automation e LensLine per manutenzione automatica di ugelli e lenti.
• Interfaccia Touchpoint HMI per uso intuitivo e set-up più rapido.
• Taglio formato grande e CoolLine per contorni fini su acciai spessi.

Applicazioni e materiali
Taglio di lamiere da sottili a spesse in acciaio da costruzione, acciaio inox, alluminio, rame e ottone. Processi come BrightLine fiber, FlexLine, CoolLine, Nanojoints/Microjoints e varianti Highspeed permettono l'ottimizzazione in funzione del materiale, dello spessore e della qualità del bordo richiesta.

Assistenti e automazione

• Part Station e Part Separator per smistamento e movimentazione efficienti.
• Sorting Guide (assistenza camera), Smart Rerun per ripresa autonoma dopo collisioni lievi e MobileControl per operazione remota.
• LoadMaster, LiftMaster e integrazioni di stoccaggio per carico/scarico semi- o completamente automatico e celle produttive integrate.

Affidabilità di processo e funzioni qualità

• Active Speed Control: monitoraggio della fessura di taglio e regolazione della velocità per mantenere stabilità nonostante variazioni del materiale.
• DetectLine: posizionamento lamiera e regolazione del fuoco tramite telecamera.
• Cutting Assistant: ottimizzazione dei parametri con raccomandazioni assistite da IA.
• PierceLine: foratura monitorata per ridurre i tempi e migliorare la qualità.
• Smart Nozzle Automation & LensLine: rilevamento e correzione automatica per estendere la vita dei componenti e la disponibilità.

Specifiche tecniche (estratto)

• Modelli: TruLaser 5030 fiber, TruLaser 5040 fiber, TruLaser 5060 fiber.
• Sorgenti laser: TruFiber 6001 / 9001 / 12001 / 24001 (6 kW–24 kW).
• Velocità massima simultanea: 280 m/min.
• Area di lavoro esempi: 5030 — X 3000 × Y 1500 mm; 5040 — X 4000 × Y 2000 mm; 5060 gestisce range X maggiori.
• Dimensioni (L × P × H) esempi: 5030 — 9229 × 6145 × 2200 mm; 5040 — 11200 × 6373 × 2200 mm.
• Peso macchina (base): ca. 11.700 kg (5030) / 14.300 kg (5040).
• Peso max pezzo senza cambiapalette pesante: 5030 — 1.100 kg; 5040 — 2.000 kg; valori maggiori con cambiapalette pesante.
• Spessori massimi indicativi per TruFiber: 6001 ≈ 25 mm (acciaio); 9001 ≈ 30–40 mm; 12001/24001 ≈ 30–60 mm a seconda del pacchetto e materiale.
• Consumo tipico in produzione (approx.): 6001 — 11 kW; 9001 — 14,5 kW; 12001 — 16 kW; 24001 — 27 kW.
