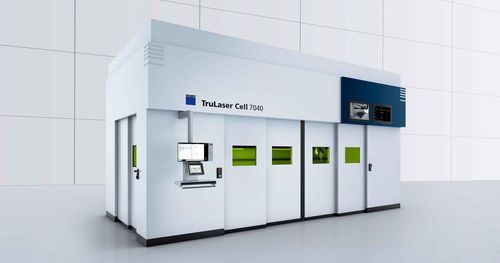

Macchina da taglio laser a fibra TruLaser Cell 7040

laser 2Dlaser 3Dper metallo

Panoramica
La TruLaser Cell 7040 è un sistema laser modulare 3D per taglio, saldatura e deposizione laser di metallo per componenti 2D, 3D e tubi. La struttura modulare e le possibilità di retrofit consentono di adattare la macchina a diverse configurazioni produttive e a requisiti in evoluzione.

Punti di forza

• Alta produttività: elevata dinamica della macchina, FastLine Cell (foratura in volo) e ottica di taglio dinamica per ridurre i tempi ciclo.
• Comodità d'uso: pannello di controllo mobile, app MobileControl e mouse 6D opzionale per programmazione ed ergonomia.
• Affidabilità del processo: tecnologia X‑Blast per tagli robusti e maggior durata degli ugelli.
• Qualità dei componenti: tabelle tecnologiche, adattamento garantito del fascio primario e BrightLine Weld per risultati di taglio e saldatura migliori.
• Prontezza Industry 4.0: concetto di controllo moderno e interfaccia OPC/UA per integrazione di automazione.
• Modularità e possibilità di retrofit per configurazioni su misura.

Produzione conveniente
La foratura in volo, la modalità a due stazioni e la tavola rotante permettono carico/scarico parallelo e aumentano la produttività. Porta frontale rapida in composito e tavoli traslabili riducono i tempi non produttivi.

Ingombro compatto
Aree di lavoro selezionabili e quadri elettrici integrati garantiscono un'installazione compatta; la versione fiber stabilisce il riferimento di compattezza nella sua classe.

Uso semplice ed ergonomico
Il pannello ergonomico può essere ruotato e spostato lungo il fronte macchina. La rilevazione automatica dell'ottica consente cambi rapidi e senza errori.

Flessibilità dei processi
La fibra 2‑in‑1 permette taglio, saldatura e LMD con un unico cavo laser; cambiando l'ottica si seleziona il processo e il controllo adatta automaticamente i parametri.

Applicazioni

• Taglio di alta qualità di acciaio zincato per prototipi e preserie automotive.
• Taglio laser di componenti complessi 2D/3D (contorni esterni, fori).
• Saldatura laser di parti tridimensionali (es. giranti) con minori lavorazioni di finitura.
• Deposizione laser per riparazioni e rivestimenti di componenti.
• Elaborazione di tailor welded blanks con automazione, VisionLine e ottiche multifocus per precisione e qualità di saldatura.

Specifiche tecniche

• Variante modello: TruLaser Cell 7040 fiber
• Corsa asse X: 4000 mm
• Corsa asse Y: 1500 mm o 2000 mm
• Corsa asse Z: 750 mm o 1000 mm
• Corsa B: ±135°
• Corsa C: n × 360°
• Ottica dinamica: ±9 mm
• Velocità max assi X/Y/Z (paralleli): 100 m/min
• Velocità massima simultanea: 173 m/min
• Velocità max assi B/C: 90 1/min
• Accelerazioni max: X 9 m/s²; Y/Z 10 m/s²; ottica dinamica 40 m/s²; B 200 rad/s²; C 100 rad/s²
• Precisione posizionamento (lineari X,Y,Z): 0,08 mm
• Precisione posizionamento (rotazione B): 0,015°
• Potenza laser max: 3000–6000 W
• Laser disponibili: TruDisk, TruFiber
