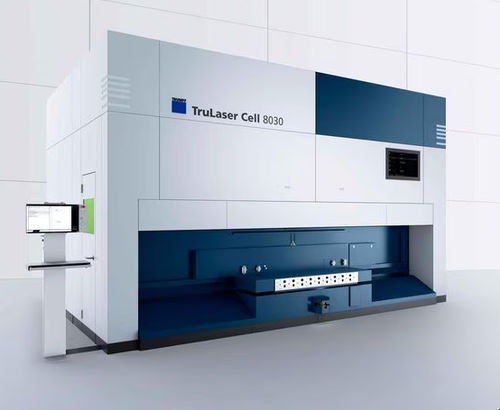

Macchina da taglio laser a fibra TruLaser Cell 8030

laser 3Dper metalloper lamiere

Panoramica
La TruLaser Cell 8030 è una macchina per il taglio laser 3D di fascia alta progettata per componenti formati a caldo. Disponibile nelle varianti standard e grande, può essere configurata per il taglio di anelli porta e sezioni laterali complete oppure per pezzi singoli e segmenti. Dettagli ottimizzati e opzioni come Smart Approach, Dynamic Level 3 e X-Blast aumentano l'affidabilità produttiva, la produttività e la redditività.

Vantaggi principali

• Massima produttività: maggiore accelerazione e Dynamic Level 3 incrementano la resa rispetto al modello precedente.
• Tempi non produttivi ridotti: cambio rotativo ottimizzato con tempo di rotazione ridotto (es. 1,8 s) accorcia i cicli.
• Robustezza industriale: progettazione basata su una vasta base installata di macchine 3D per hotforming.
• Funzionalità versatili: X-Blast Nozzle, ObserveLine (Comfort & Professional), BrightLine Speed e Smart Approach migliorano stabilità e qualità del processo.

Ingombro compatto
La macchina presenta un layout compatto ed ergonomico. Il piatto rotante è accessibile da fronte e lati e la disposizione può essere adattata alle esigenze di reparto e al flusso di produzione.

Tecnologia ugello X-Blast
L'ugello X-Blast offre fino al doppio della banda utile rispetto agli ugelli standard, aumentando la distanza operativa, riducendo le collisioni dell'ugello e migliorando la stabilità del processo e la qualità dei componenti.

Dynamic Level 3
Dynamic Level 3 aumenta le accelerazioni per approcci e trasferimenti più rapidi. Per componenti complessi i tempi ciclo possono ridursi fino a circa il 7% a seconda dell'applicazione.

Software
TruTops Cell supporta la programmazione 3D dei processi (taglio, saldatura, deposizione metallica). Importa e corregge dati CAD 3D, genera proposte di taglio automatiche in tre dimensioni e suggerisce dispositivi e attrezzature adeguate.

Contenuti multimediali e demo (didascalie)

• TruLaser Cell 8030 – provata, testata e ulteriormente migliorata.
• Confronto tempi di rotazione e velocità di taglio sulla TruLaser Cell 8030.
• Confronto delle prestazioni della TruLaser Cell 8030.
• TruLaser Cell 8030 - BrightLine Speed.
• TruLaser Cell 8030 ObserveLine Professional.

Specifiche tecniche

• Varianti modello: versione standard / versione grande
• Numero massimo assi: 5 / 5
• Corsa asse X: 3000 mm / 3000 mm
• Corsa asse Y: 1300 mm / 2100 mm
• Corsa asse Z: 600 mm / 650 mm
• Corsa asse B: ±135° / ±135°
• Corsa asse C: n × 360° / n × 360°
• Corsa ottica di taglio dinamica: ±9 mm / ±9 mm
• Dimensione max pezzo X: 2540 mm / 2540 mm
• Dimensione max pezzo Y: 840 mm / 1640 mm
• Dimensione max pezzo Z: 370 mm / 420 mm
• Velocità assi max (X/Y/Z): 100 m/min / 100 m/min
• Velocità simultanea max: 173 m/min / 173 m/min
• Accelerazione max assi lineari: 11 m/s² (std) / 10 m/s² (grande)
• Accelerazione simultanea max: 19,1 m/s² / 17,3 m/s²
• Potenza laser max: 3000 W – 4000 W
• Laser disponibili: TruFiber
• Carico max per lato (automazione piatto): 300 kg / 750 kg
• Postazioni di lavoro: 2 / 2
• Tempo non produttivo tipico totale: 3,7 s / 4,9 s
• Tempo di rotazione tipico: 1,8 s / 3,0 s
• Diametro piatto rotante: 4000 mm / 5000 mm
• Altezza di lavoro: 700 mm
