Macchina tagliatubi orbitale automatica TruLaser Tube 5000

laserprogrammabileCNC

Panoramica

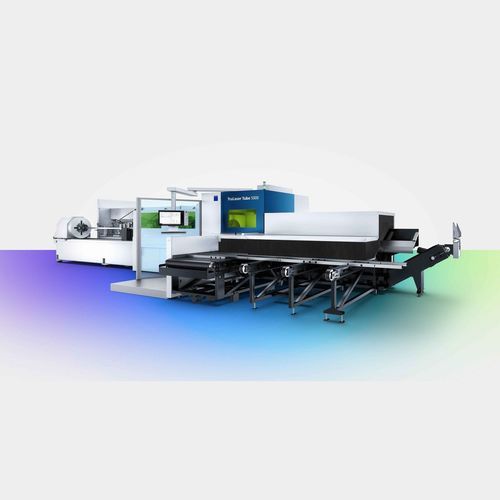

La TruLaser Tube 5000 è una macchina per il taglio laser di tubi tondi e profilati fino a 180 mm. Monta laser TruFiber (TruFiber 4001 / 6001) e soluzioni di automazione modulari per ridurre i tempi di ciclo e garantire produzione flessibile da pezzo singolo a serie.

Caratteristiche principali

• Tempi pezzo ridotti grazie a RapidCut e alle elevate velocità di avanzamento del laser a stato solido
• Concetto macchina aperto per facile carico, scarico e accesso alla manutenzione
• Mandrino autocentrante che consente serraggio su tutta la gamma senza riattrezzaggio
• Parametri laser sincronizzati e dati di taglio TRUMPF per risultati di taglio costanti
• Opzione taglio smusso fino a 45° per giunzioni saldate
• Sistemi di sensori avanzati per controllo affidabile del processo
• Integrazione di operazioni successive (es. filettatura) per ridurre le operazioni a valle
• Estensione del cerchio esterno opzionale per maggiore spazio e flessibilità

Opzioni e funzioni

• RapidCut – massima dinamica e riduzione dei tempi pezzo, specialmente su materiali sottili
• ScanLine – sensori a sezione luminosa per misurare e compensare le tolleranze del materiale
• Mandrino autocentrante con monitoraggio sensoriale continuo per elevata precisione
• Opzione smusso – tagli di alta qualità fino a 45°
• Pacchetto tecnologico filettatura – integra foratura a flusso, filettatura e foratura elicoidale (fino a otto utensili)
• Spatter Guard – applica agente distaccante in produzione per evitare aderenze di spruzzi all'interno dei tubi
• FocusLine – controllo automatico della posizione del fuoco in funzione del materiale
• PierceLine – controllo e monitoraggio della punzonatura per forature precise e rapide
• X-Blast – geometria dell'ugello ottimizzata per ridurre consumo di gas e migliorare l'affidabilità
• Accoppiamento magnetico con soffietto per proteggere la testa di taglio in caso di collisioni
• Dot Matrix Code – marcatura 2D standardizzata
• Automazione e interfacce: LoadMaster Tube, magazzino tubi, tavoli convogliatori, interfacce di scarico
• Touchpoint HMI, Programming Tube e MobileControl App per operatività intuitiva e monitoraggio remoto; connettività OPC UA

Applicazioni

• Produzione di mobili – tagli precisi di tubi e profili per strutture saldate
• Allestimenti commerciali – flessibilità da prototipi a produzione in serie
• Macchine agricole – lavorazione di tubi a parete spessa per componenti resistenti
• Attrezzature fitness – produzione automatizzata di componenti tubolari
• Costruzione di macchine – combinazione tubi/lamiera per ottimizzare le progettazioni

Dati tecnici (estratto)
Diametro esterno max tubo tondo: 152 mm
Diametro esterno max tubo tondo (opzionale): 170 mm
Profilo rettangolare – lunghezza lato / diametro cerchio: 152 mm / 170 mm
Profilo rettangolare – lato max (opzionale): 180 mm / 180 mm
Lunghezza materiale grezzo max per caricamento automatico (LoadMaster Tube 6,5 m): 6500 mm
Lunghezza materiale grezzo max (LoadMaster Tube 8,0 m): 8000 mm
Lunghezze pezzi finiti (esempi): 3000 mm / 4500 mm / 6750 mm / 8000 mm
Carico per metro massimo (standard/opzionale): 25 kg/m
Peso materiale grezzo max con LoadMaster 6,5 m: 162,5 kg
Peso materiale grezzo max con LoadMaster 8,0 m: 200 kg

Dati laser - TruFiber 4001: potenza max 4000 W; acciaio 10 mm; inox 6 mm; alluminio 6 mm; rame/ottone 5 mm
Dati laser - TruFiber 6001: potenza max 6000 W; acciaio 14 mm / 10 mm (a seconda della variante); inox 10 mm / 8 mm; alluminio 10 mm / 8 mm; rame/ottone 5 mm

Specifiche tecniche

• Marca: TRUMPF
• Modello: TruLaser Tube 5000
• Diametro max tubo tondo (std/opz): 152 mm / 170 mm
• Lato max profilo rettangolare (std/opz): 152 mm / 180 mm (cerchio est. 170 mm / 180 mm)
• Lunghezza materiale per automazione: 6500 mm / 8000 mm (LoadMaster)
• Esempi lunghezze pezzi: 3000 / 4500 / 6750 / 8000 mm
• Carico per metro max: 25 kg/m
• Opzioni laser: TruFiber 4001 (4000 W); TruFiber 6001 (6000 W)
• Tagli smussati: fino a 45° (opzionale)
• Opzioni integrate: RapidCut, ScanLine, SeamLine Tube, FocusLine, PierceLine, pacchetto filettatura, Spatter Guard, X-Blast
• Compatibilità automazione: LoadMaster Tube, magazzino tubi, tavoli convogliatori, interfacce di scarico
• Interfacce software: Touchpoint HMI, Programming Tube, MobileControl; OPC UA
