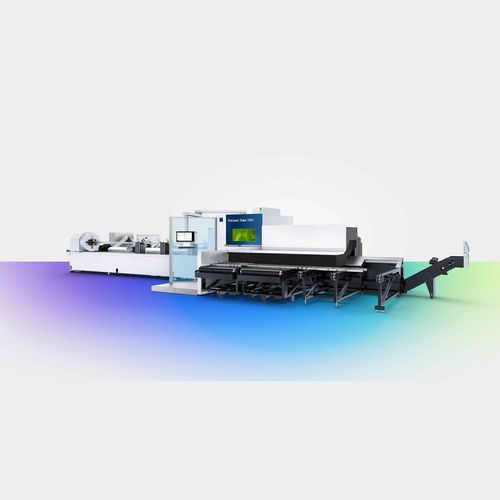

Macchina da taglio per tubi TruLaser Tube 7000

laser a fibraper alluminioper acciaio

Panoramica
La TruLaser Tube 7000 è una macchina industriale per il taglio laser di tubi e profili di grandi dimensioni. Lavora tubi circolari fino a Ø 273 mm, profili rettangolari con cerchio esterno fino a 290 mm e tubi quadrati fino a 203 x 203 mm. Le opzioni laser (TruFiber 6001 / 9001) e i moduli di automazione supportano elevata produttività e riduzione dei controlli manuali.

Punti di forza

• Ampia gamma di lavorazione: tubi circolari, rettangolari e quadrati con ampia libertà di progettazione dei pezzi.
• Riduzione del costo per pezzo e maggiore produzione grazie a RapidCut, alta dinamica e potenza laser fino a 9 kW.
• Tagli smussati e angolati precisi fino a 45° mediante serraggio di precisione e rulli a gradini automatici.
• Adatta a piccoli lotti e pezzi singoli: tempi di set-up ridotti e dati di taglio TRUMPF per qualità costante.
• Alta disponibilità: Condition Monitoring per manutenzione predittiva e minor fermo macchina non programmato.
• Operazioni successive integrate (flow drilling, filettatura, foratura elicoidale) per ridurre movimentazioni.

Sistemi di sensori e qualità

• ScanLine: sensori a sezione luminosa misurano e compensano le tolleranze del materiale per tagli precisi.
• Quality Pilot: valuta la materia prima e regola la frequenza di misura di ScanLine per evitare cicli non necessari.
• ObserveLine Comfort: verifica automaticamente la caduta degli sfridi per aumentare la sicurezza del processo.
• ObserveLine Edge: rileva i contorni di profili prepunzonati e adatta i programmi di taglio.
• SeamLine Tube: riconoscimento e allineamento automatico delle saldature con adattamento dei parametri.

Concetto macchina e accessibilità
Il concetto aperto con protezione intelligente del fascio (classe laser 1) offre accesso ergonomico per carico manuale, semi-automatico o con gru. La centratura automatica e l'accoppiamento magnetico dell'unità di taglio tutelano la qualità del pezzo e consentono rapido recupero dopo collisioni.

Automazione e movimentazione
Varianti LoadMaster Tube (6,5 m / 9,2 m / 12,5 m) permettono l'alimentazione automatica di materiale fino a 12,5 m. Sistemi di convogliamento, unità di scarico/selezione e magazzini tubi consentono produzione non presidiata e integrazione di linea.

Digitalizzazione e software
Programming Tube (programmazione NC 3D), Oseon, Smart View e interfacce OPC UA supportano programmazione NC, monitoraggio macchina e integrazione nei sistemi IT aziendali.

Dati tecnici (selezione)
Tubo circolare — Diametro esterno max: 273 mm
Profilo rettangolare — Lato max / cerchio esterno: 254 mm / 290 mm
Lunghezze di caricamento automatico — LoadMaster Tube: 6,5 m = 6500 mm; 9,2 m = 9200 mm; 12,5 m = 12500 mm
Lunghezze pezzo finito (esempi) — fino a 12500 mm a seconda dell'unità di scarico
Peso lineare max: 40 kg/m
Peso materia prima max (LoadMaster): 260–370 kg a seconda della variante

Dati laser — TruFiber 6001: potenza max 6000 W; spessori indicativi: acciaio fino a 14 mm; inox fino a 10 mm; alluminio fino a 10 mm; rame/ottone fino a 5 mm; consumo medio 12 kW
Dati laser — TruFiber 9001: potenza max 9000 W; spessori indicativi: acciaio fino a 14 mm; inox fino a 12,5 mm; alluminio fino a 12,5 mm; rame/ottone fino a 5 mm; consumo medio 14 kW

Specifiche

• Modello: TruLaser Tube 7000
• Marca: TRUMPF
• Gamma di lavorazione: tubi circolari fino a Ø 273 mm; rettangolari fino a 254 mm lato / 290 mm cerchio; quadrati fino a 203 x 203 mm
• Caricamento automatico: LoadMaster Tube (6,5 m / 9,2 m / 12,5 m)
• Funzioni chiave: ScanLine, Quality Pilot, ObserveLine Comfort, ObserveLine Edge, SeamLine Tube, RapidCut, bisellatura fino a 45°, foratura/filettatura integrata, opzione Spatter Guard
