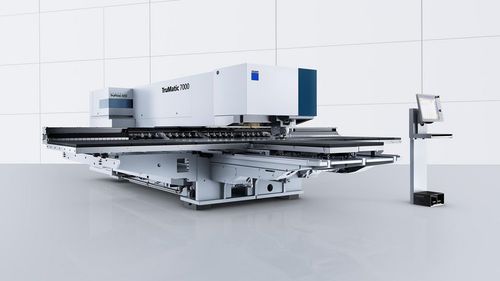

Punzonatrice CNC TruMatic 7000 series

idraulicaelettricaper lamiere

Panoramica
La TRUMPF TruMatic 7000 è una macchina combinata punzonatura‑laser ad alta produttività che integra una testa di punzonatura elettroidraulica con taglio laser CO2 TruFlow 4000 per bordi precisi, formatura flessibile e elevata resa. Disponibile in formato grande e medio e completamente automatizzabile con SheetMaster e ToolMaster per carico, scarico e smistamento affidabili.

Punti di forza

• Matrice attiva per punzonatura e formatura senza graffi con corsa di formatura dal basso.
• Alta qualità dei bordi e taglio di precisione con TruFlow 4000 (max 4000 W).
• Assi laser supplementari per aumentare la produttività e migliorare il rendimento del materiale.
• Cambio automatico degli ugelli per rapidi cambi utensile in ciclo automatizzato.
• Sportelli di scarico pezzi con sensori per evacuazione sicura e ripetibile.
• Automazione produttiva: SheetMaster, ToolMaster, SortMaster e GripMaster per ridurre le operazioni manuali.
• Combinazione punzonatura + laser che riduce le operazioni di finitura successive.

Applicazioni
La TruMatic 7000 lavora contorni delicati, pezzi filigranati e involucri di maggiori dimensioni. Operazioni tipiche: punzonatura, imbutitura, formatura filettata, smussatura dei bordi tagliati a laser, MultiBend e combinazioni che spesso eliminano le lavorazioni successive.

Dati tecnici (sintesi)
Formati: grande / medio. Dimensioni (L x P x H): 10190 x 8898 x 2328 mm (grande) | 10190 x 8450 x 2328 mm (medio). Frequenza punzonatura (E = 1 mm): fino a 1200 1/min. Marcatura: fino a 3000 1/min. Campo di lavoro (punzonatura/laser grande X x Y): 3050 x 1550 mm (medio: 2500 x 1250 mm). Funzionamento combinato X x Y: 2500 x 1550 mm (medio Y 1250 mm). Spessore max lamiera: acciaio/inox 8 mm, alluminio 6 mm. Peso max pezzo: 280 kg (grande) / 200 kg (medio). Forza max punzonatura: 220 kN. Tempo cambio MultiTool: 0,3 s. Posizioni utensili (es.): fino a 21 utensili / 4 pinze (grande). Laser: TruFlow 4000, max 4000 W. Dimensione max botola di evacuazione: 500 x 500 mm. Consumo medio in produzione (TruFlow 4000): 28,5 kW; spegnimento automatico: 1,5 kW.

Dotazioni & opzioni (selezione)

• Matrice attiva (punzonatura e formatura senza graffi)
• Tavoli a sfere o a spazzole per materiali sensibili
• Cambio automatico degli ugelli
• Funzioni Smart: Smart Load, Smart Unload, Smart Punch Monitoring
• Connettività e software: TruTops Boost, Oseon, interfacce OPC UA
• Strumenti di livellamento integrati e attrezzature cluster
• Automazione: SheetMaster, ToolMaster, SortMaster Box, GripMaster
