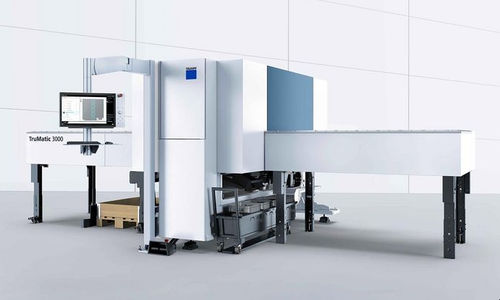

Punzonatrice CNC TruMatic 3000

elettricaper metalloper lamiere

Panoramica
La TruMatic 3000 fiber è una macchina combinata punzonatura‑laser per la produzione completa di particolari: punzonatura, taglio laser, formatura e filettatura su un’unica piattaforma completamente elettrica. Disponibile in due varianti e configurabile con moduli di automazione per produzione continua.

Vantaggi principali

• Processi combinati su una sola macchina: punzonatura, taglio laser dei profili, formatura e filettatura senza riposizionamento.
• Elevata qualità dei pezzi: matrice abbassabile e opzioni tavolo a spazzole/sfere per ridurre i graffi e preservare la superficie.
• Automazione flessibile: botola di scarico, espulsione di piccoli pezzi, soluzioni SortMaster/SheetMaster e opzioni nastro per linee automatizzate.
• Efficienza energetica: azionamento totalmente elettrico Delta Drive combinato con il laser TruFiber riduce la potenza di sistema.

Panoramica e funzionamento
Punzonatura e laser operano su una stessa piattaforma per consentire la produzione completa del pezzo in un unico montaggio. Il concetto di assi ibridi Delta Drive e l’azionamento elettrico riducono il consumo e migliorano le prestazioni dinamiche se abbinati al laser TruFiber. Touchpoint HMI e MobileControl semplificano l’avviamento e la supervisione. TruTops Boost supporta programmazione e nesting.

Applicazioni tipiche

• Produzione in grandi volumi dove punzonatura e taglio laser sono combinati in un unico processo.
• Pezzi complessi con elementi formati, nervature, rullatura e superfici marcate.
• Lavorazione di materiali riflettenti e non ferrosi (rame, ottone, titanio) grazie all’insensibilità del TruFiber alle riflessioni retrograde.

Equipaggiamento e opzioni

• Delta Drive (assi ibridi, risparmio energetico, azionamento punzonatura totalmente elettrico).
• Matrice abbassabile per punzonatura e formatura senza graffi.
• Tavolo a spazzole o tavolo a sfere per la protezione delle superfici sensibili.
• Funzione di planatura integrata per ridurre le irregolarità di superficie.
• Unità di taglio universale compatibile con il laser TruFiber a stato solido.
• Smart Punch Monitoring, utensili di espulsione, nastri trasportatori, trasportatore di trucioli e ToolMaster Linear.
• Botola di scarico, espulsione di piccoli pezzi e soluzioni di smistamento (SortMaster, SortMaster Compact, SheetMaster, GripMaster).
• Touchpoint HMI, app MobileControl e software TruTops Boost; connettività OPC UA.

Esempi di applicazione

• Produzione in unica fase di profili tagliati al laser con funzioni di punzonatura e formatura integrate.
• Produzione economica di piccoli pezzi in grandi serie mediante la funzione di espulsione di piccoli pezzi.
• Taglio vicino ad aree formate e contorni di alta qualità su materiali non ferrosi.

Specifiche tecniche

• Modello: TruMatic 3000 fiber (due varianti disponibili).
• Marca: TRUMPF.
• Processo: punzonatura combinata + laser a stato solido TruFiber.
• Azionamento: azionamento punzonatura completamente elettrico con concetto assi Delta Drive.
• Forza di punzonatura standard: 165 kN; fino a 650 colpi/min (configurazione standard).
• Opzione Pack Performance Delta Drive: 180 kN; fino a 800 colpi/min (configurazione performance).
• Smistamento automatico: pezzi fino a 180 x 180 mm.
• Botola di scarico per scarico automatico: fino a 400 x 600 mm.
• Risparmio energetico: Delta Drive + TruFiber riducono significativamente la potenza richiesta rispetto alle macchine combinate convenzionali (dati produttore).
• Opzioni: matrice abbassabile, tavolo a spazzole/tavolo a sfere, planatura, unità di taglio universale, Smart Punch Monitoring, utensili di espulsione, nastri, ToolMaster Linear, moduli di automazione.
• Software e connettività: TruTops Boost, Touchpoint HMI, MobileControl, interfacce OPC UA.
