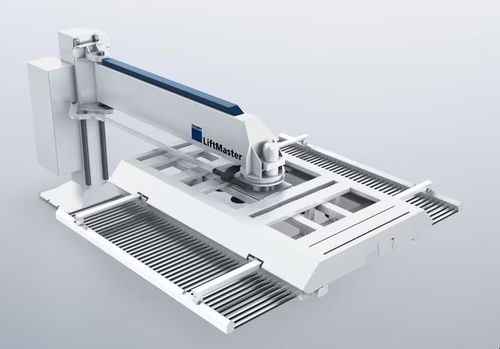

Braccio di carico e scarico braccio di carico LiftMaster

Descrizione
LiftMaster è un'unità di automazione flessibile per carico, scarico e separazione dei pezzi su lamiera. Disponibile nei formati grande e maxiformato, integra telaio portaventose, denti/griglie di scarico e opzione di sorting per automatizzare il flusso tra macchine di taglio e magazzini.

Funzionalità principali

• Scarico a basso rischio di graffi : progettazione di pinze e denti per ridurre i segni sulle superfici.
• Varianti di installazione : braccio oscillante e telai modulari si adattano alle disposizioni macchina/impianto.
• Produzione continua : concepito per funzionamento affidabile e non presidiato 24/7.
• Cicli rapidi : ciclo completo carico/scarico con cambio pallet ≈ 4 minuti (indicativo).

Equipaggiamento e opzioni

• LiftMaster Sort (funzione di separazione) : separa i pezzi finiti dal grigliato residuo.
• Denti a nastro / forche : consentono scarico preciso e con minimo rischio di graffi.
• Supporto pallet ausiliari : gestione automatica dei pallet ausiliari per le operazioni di carico/scarico.
• Telaio portaventose / rastro : ventose controllabili singolarmente per prelievo lamiera; rastro per il deposito delle lamiere lavorate.
• Opzione separazione lamiere sottili : per fogli rivestiti o oliati di ca. 0,8–2 mm.

Applicazioni / Esempi di sistema

• Integrazione con macchine da taglio laser e sistemi di immagazzinamento per automatizzare il flusso delle lamiere e la separazione dei pezzi.
• Esempio: collegamento indiretto di una TruLaser 3030 con una TruStore 3030 tramite moduli LiftMaster.

Dati tecnici (sintesi)

• Tempo di ciclo: circa 230 s (grande) / 245 s (maxiformato).
• Formato max lamiera (carico/scarico): 3000×1500 mm (grande) / 4000×2000 mm (maxiformato).
• Formato min lamiera (carico): 1000×1000 mm; dimensione min pezzo (scarico): 150×150 mm.
• Spessore max lamiera (carico): fino a 25 mm; scarico max: 25 mm (grande) / 20 mm (maxiformato).
• Spessore max per denti a nastro: 15 mm.
• Peso max lamiera (carico): 900 kg (grande) / 1600 kg (maxiformato); (scarico): 900 kg (grande) / 1260 kg (maxiformato).

Note
LiftMaster è disponibile in diverse varianti di installazione (LiftMaster, LiftMaster Linear, LiftMaster Store, LiftMaster Sort). Caratteristiche e opzioni possono variare in base alla variante e al paese; contattare il referente per la configurazione richiesta.
