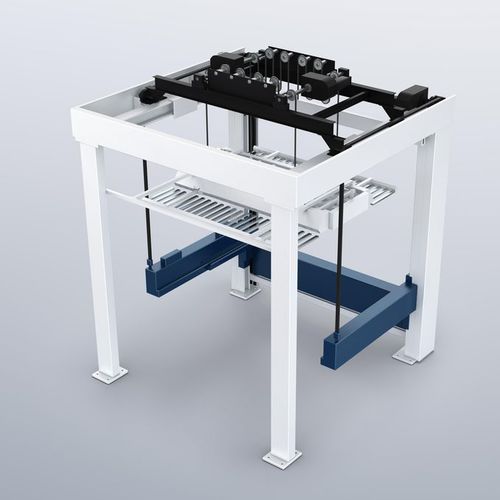

Sistema di carico e scarico LiftMaster Store series

Panoramica
La soluzione portale LiftMaster Store si collega direttamente al magazzino, richiede poco spazio a pavimento e consente configurazioni produttive flessibili. Integra tecnologie TRUMPF come il telaio portaventose con forche di scarico per la movimentazione automatizzata, il caricatore sincrono per ridurre i cicli e una gru pick indipendente per rapido accesso alle palette. La variante LiftMaster Store Linear supporta il collegamento fino a tre macchine ed è ottimizzata per la separazione automatica dei residui di taglio.

Vantaggi principali

• Accesso diretto al magazzino mediante gru pick per prelievo rapido delle palette.
• Aggiornamento rapido a cella di lavorazione con integrazione TruStore e SortMaster.
• Cicli rapidi: ciclo completo di carico/scarico, cambio paletta incluso, in circa 100 secondi con il caricatore sincrono.
• Separazione dei residui: consente produzione in una sola corsa e rendimento inferiore a un minuto per lamiera in configurazioni ottimizzate.
• Gestione multi-macchina: LiftMaster Store Linear può caricare/scaricare fino a tre macchine gestite da TruTops FMC.

Equipaggiamento e opzioni

• Separazione dei residui: telaio portaventose con pinze estensibili per separare lo scheletro dai pezzi finiti (opzione per LiftMaster Store 1530).
• Telaio portaventose / forche di scarico: ventose controllabili singolarmente per prelevare lamiera grezza e depositare pezzi finiti in area di scarico.
• SortMaster: prelievo e smistamento automatico di pezzi singoli in contenitori o su pallet/carrelli.
• Collegamento multi-macchina (LiftMaster Store Linear): carico/scarico simultaneo di fino a tre macchine, coordinato via TruTops FMC.
• Caricatore sincrono: trasferisce la paletta di pezzi finiti tra il tavolo del materiale e il cambio-palette per una movimentazione sincronizzata.
• Pallet ausiliari: supportano automaticamente le operazioni di carico e scarico.

Dati tecnici (tabella riepilogativa)
LiftMaster Store formato grande | LiftMaster Store formato maxi
Carico
Formato max lamiera: 3000 mm x 1500 mm | 4000 mm x 2000 mm
Formato min lamiera: 1000 mm x 1000 mm | 1000 mm x 1000 mm
Spessore max (carico): 30 mm | 30 mm
Peso max lamiera (carico): 1100 kg | 1900 kg
Scarico
Formato max lamiera: 3000 mm x 1500 mm | 4000 mm x 2000 mm
Formato min (scarico): 150 mm x 150 mm | 150 mm x 150 mm
Spessore max (scarico): 30 mm | 30 mm
Spessore max (denti nastro): 15 mm | 15 mm
Peso max (scarico): 1100 kg | 1600 kg

Applicazioni / Benefici
LiftMaster Store consente integrazione diretta con il magazzino, cicli rapidi, separazione efficiente dei residui e la possibilità di servire più macchine per produzioni di taglio laser 2D altamente automatizzate.
