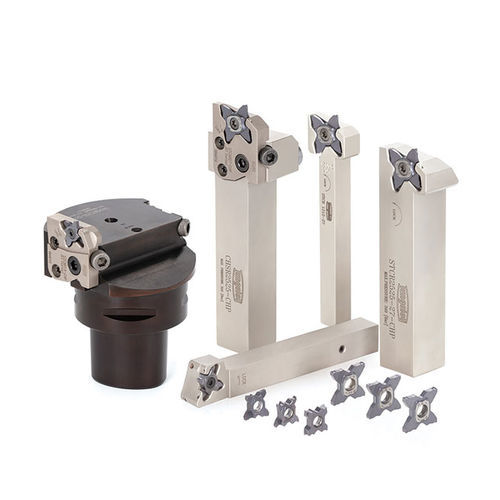

Utensile di scanalatura assiale TETRACUT

a flangia

Inserto a 4 taglienti, linea per scanalatura, troncatura e filettatura Un bloccaggio inserto sicuro, affidabile e preciso Caratteristiche 1. Esclusivo sistema di bloccaggio a 3 punti di contatto L’originale design della sede dell’inserto garantisce un’altissima precisione di ripetibilità della posizione del tagliente. 2. Rompitrucioli rettificati o stampati di precisione Gamma vastissima per un’ampia flessbilità. 3. Fornitura in tempi rapidi di inserti per scanalatura speciali Esempio #1 Lavorazioni generali Componente: - Albero statore Materiale: - S45C / C45 Portainserto: - STCR2525-27 Inserto: - TCS27-200-020 Grado: - AH725 Parametri di taglio: - Vc = 210 (m/min) f = 0.15 (mm/giro) CDX = 2 (mm) CW = 2 (mm) Applicazione: scanalatura esterna Refrigerante: sì Macchina: tornio CNC Esempio #2 Industria Automotive Componente: - Albero Materiale: - SCr420 / 20Cr4 Portainserto: - STCR2525Z18 Inserto: - TCG18R150-020 Grado: - AH7025 Parametri di taglio: - Vc = 100 (m/min) f = 0.08 (mm/giro) CDX = 2.1 (mm) CW = 2 (mm) Applicazione: scanalatura esterna Refrigerante: sì Macchina: tornio CNC
