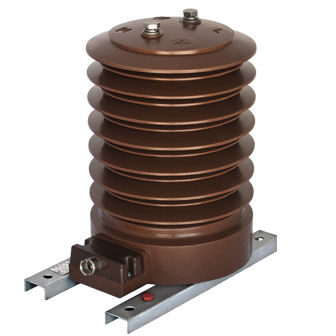

Trasformatore di misura AFK series

di correntein resinaper servizio esterno

Il nostro programma di produzione include anche trasformatori di corrente di supporto per installazioni esterne. La resina è cicloalifatico e resistente all'esterno. Perché è impregnato sotto vuoto e polimerizzato sotto un lungo termicamente ciclo controllato, un materiale isolante di elevate qualità elettriche e meccaniche, resistenza ai raggi ultravioletti e alla luce ultravioletta gli effetti del monitoraggio, l'erosione e l'invecchiamento, si ottiene così. Per un aumento della distanza di creep age distance, il parametro il corpo isolante è dotato di doppi capannoni, la cui forma è stata determinata in seguito a molti anni di ricerca. Contengono fino a cinque nuclei per la misurazione delle entrate e a fini di protezione, costruiti a partire da un'elevata efficienza energetica laminazioni in acciaio siliceo o nichelato di qualità. Nel caso in cui si richieda una riconnessione 1:2, questo può essere ottenuto mediante montaggio delle barre di ricollegamento ai terminali primari, o da un terminale intermedio sulla bobina secondaria. Tensione massima per le apparecchiature (kV) 12 24 24 36 Livello di isolamento nominale (kV) 12/28/75 24/50/125 36/70/170 36/70/170 Corrente nominale primaria (A) 5 fino a 1200 Corrente nominale secondaria (A) 5 o 1 Classe di precisione del nucleo di misura 0.1; 0.2S : 0.2 : 0.5S; 0.5: 1 : 3 Fattore di sicurezza dello strumento 5 o 10 Carico nominale del nucleo di misura (VA) 1,25 fino al 30 Classe di precisione del nucleo di protezione 5P;10P Fattore limite di precisione 5 o 10 o 15 o 15 o 20 Carico nominale del nucleo di protezione (VA) 1,25 fino al 30 Numero di anime 1 Frequenza nominale (Hz) 162/3:50:60 Corrente termica nominale di breve durata (kA) Ith = 100 - 300 x In (max 80) Corrente nominale dinamica (kA) Idyn ■ 2,5 x Ith Classe di isolamento E Peso (kg) 26 28 28 38 38 Distanza di dispersione (mm) 545 745 745 1055 Creep per kV tensione da linea a linea (cnVkV) 4,54 3,1 2,93 Resistenza a sbalzo (N) >5000
