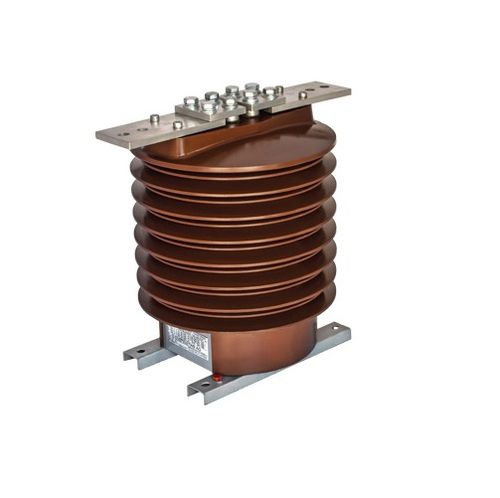

Trasformatore di corrente AFG series

di misurain resinadi protezione

Il nostro programma di produzione include anche trasformatori di corrente di supporto per installazioni esterne. La resina è cicloalifatica e resistente all'esterno. Essendo impregnato sottovuoto e polimerizzato sotto un lungo ciclo termicamente controllato, si ottiene così un materiale isolante di elevate qualità elettriche e meccaniche, resistenza ai raggi ultravioletti e agli effetti del tracciamento, dell'erosione e dell'invecchiamento. Per un aumento della distanza di creep age distance, il corpo isolante è dotato di doppi capannoni, la cui forma è stata determinata in seguito a molti anni di ricerca. Contengono fino a cinque nuclei a scopo di misurazione dei ricavi e di protezione, costruiti con lamiere in acciaio al silicio o al nickel di alta qualità. Nel caso in cui sia richiesta una riconnessione 1:2, questo può essere ottenuto montando le barre di riconnessione ai morsetti primari, o da un morsetto intermedio sulla bobina secondaria. Tensione massima per le apparecchiature (kV) 24 36 Livello di isolamento nominale (kV) 24/50/125 36 / 70/170 Corrente nominale primaria (A) 5 fino a 2500 Ricomposizione primaria [A) 2 X 5 fino a 2 X 600 Rubinetto secondario su richiesta Corrente nominale secondaria (A) 5 o 1 Classe di precisione del nucleo di misura 0.1; 0.2S : 0 2 : 0.5S : 0.5 : 0.5 : 1 : 1 : 3 Fattore di sicurezza dello strumento 5 o 10 Carico nominale del nucleo di misura (VA1 1 25 fino al 30 Classe di precisione del nucleo di protezione 5P:10P Fattore limite di precisione 5 o 10 o 10 o 15 o 20 Carico nominale del nucleo di protezione (VA) 1,25 fino al 30 Numero di anime 3 Frequenza nominale (Hz) 162/3:50 : 60 Corrente termica nominale di breve durata (kAI Ith - 100 - 500 X In (max 120) Corrente dinamica nominale (kAI ldyn = 2,5xlth Classe di isolamento E
