Raccordo idraulico

a bicchierein ghisain acciaio

Sottotitolo

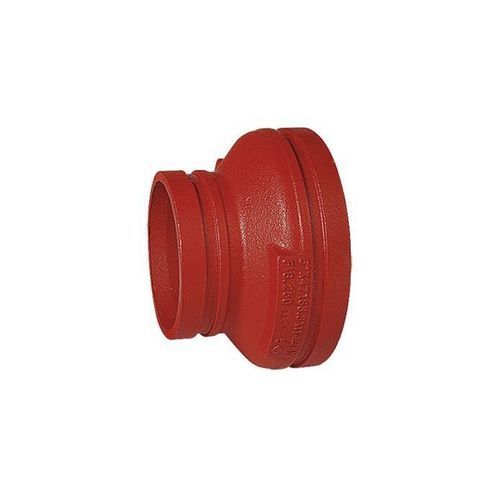

Riduttore concentrico scanalato per impianti a tubazione Grinnell G-Fire, progettato per mantenere l'allineamento dell'asse durante il cambio di diametro.

Panoramica
Utilizzare questo riduttore concentrico all'interno di una rete di tubazioni scanalate Grinnell G-Fire per eseguire transizioni di diametro sulla stessa linea centrale. I raccordi scanalati Grinnell G-Fire offrono una soluzione economica e rapida da installare per deviare il percorso, aggiungere prese, ridurre o chiudere le tubazioni. La famiglia di raccordi è disponibile in ghisa duttile o acciaio costruito per applicazioni antincendio e industriali.

Omologazioni e dimensioni
Omologazioni: UL e C-UL Listed; FM, VdS e LPCB Approved
Dimensioni: consultare la scheda tecnica TFP1815 per i dettagli delle dimensioni e delle combinazioni pressione/taglia disponibili

Caratteristiche

• I raccordi scanalati fusi garantiscono caratteristiche di flusso quasi di piena portata
• Ampia gamma di raccordi scanalati realizzati per configurazioni speciali
• Disponibile con finitura verniciata o zincata a caldo
• Classe di pressione: 300 psi (20,7 bar)
• Fermo posteriore completo dietro la scanalatura per assicurare il corretto innesto dell'accoppiamento e la rigidità del sistema
• Gomiti e tee a 90° in versione 'short pattern' disponibili per ridurre l'ingombro
• Certificazioni: UL e C-UL Listed; FM, VdS & LPCB Approved

Vantaggi

• Compatibilità comprovata — Progettato per integrazione diretta con giunti e accessori Grinnell G-Fire.
• Efficienza di installazione — Le connessioni scanalate riducono la manodopera in loco e consentono un assemblaggio più rapido rispetto a giunti saldati o flangiati.

Specifiche tecniche

• Finitura: vernice arancione senza piombo; vernice RAL rossa senza piombo; zincatura a caldo conforme a ASTM A153
• Omologazioni: UL e C-UL Listed; FM, VdS e LPCB Approved
• Classe di pressione: 300 psi (20,7 bar)
• Dimensioni: vedere scheda tecnica TFP1815 per l'intera gamma
• Materiali: ghisa duttile o acciaio costruito (a seconda della famiglia di raccordi)
