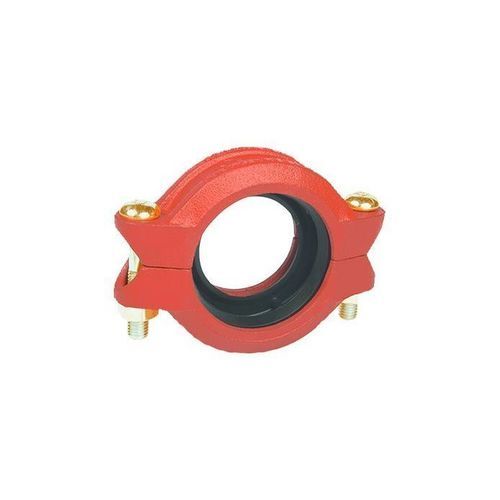

Rete tubiera di accoppiamento Figure 705

in acciaio galvanizzatoin acciaio verniciatoflessibile

Panoramica I giunti flessibili scanalati Grinnell G-Fire Figura 705 offrono un metodo affidabile per il collegamento di tubazioni, in grado di compensare deflessioni angolari e lineari, espansioni e contrazioni termiche e disallineamenti delle tubazioni. I giunti della serie 705 sono omologati per pressioni fino a 300 psi (20,7 bar), a seconda delle dimensioni del tubo e dello spessore della parete, quando utilizzati in applicazioni per la protezione antincendio. Dettagli del prodotto (dalla tabella) Tipo di prodotto: Giunto flessibile Certificazioni e approvazioni: Certificato UL e C-UL; approvato da FM, VdS e LPCB Dimensioni: da 1 pollice a 12 pollici (da DN25 a DN300) Caratteristiche

• Dimensioni disponibili: da 1" (DN25) a 12" (DN300)
• Certificati UL e C-UL; approvato da FM, VdS e LPCB
• Guarnizione standard in EPDM di grado "A" pre-lubrificata (codice colore viola)
• Resistente a pressioni fino a 300 psi (20,7 bar) a seconda delle dimensioni del tubo e dello spessore della parete, se utilizzati in impianti antincendio
• Offre la flessibilità necessaria per adattarsi ai movimenti differenziali
• Disponibile anche con guarnizione EPDM di grado E a tripla tenuta per sistemi antincendio a tubazione a secco, sistemi a vuoto e applicazioni in celle frigorifere

Vantaggi

• Soluzioni affidabili: i raccordi, i giunti e gli accessori Grinnell G-Fire sono da generazioni sinonimo di affidabilità.
• Ampia gamma: I prodotti Grinnell G-Fire fanno parte dell’ampia offerta di prodotti antincendio di Johnson Controls, che comprende gli sprinkler e le valvole antincendio Tyco.

Caratteristiche / Specifiche tecniche

• Finitura: vernice arancione senza piombo; vernice rossa RAL senza piombo; zincatura a caldo conforme alla norma ASTM A153
• Guarnizione: EPDM di grado “A” pre-lubrificato, codice colore viola; intervallo di temperatura da -30 °F a 150 °F (da -34 °C a 66 °C)
• Opzione alternativa per la guarnizione: EPDM Tri-seal di grado E disponibile per impianti a tubazione asciutta, sistemi a vuoto e applicazioni in congelatori
• Certificazioni e approvazioni: Certificato UL e C-UL; Approvato da FM, VdS e LPCB
• Dimensioni: da 1 pollice a 12 pollici (da DN25 a DN300)
• Pressione nominale: Fino a 300 psi (20,7 bar) a seconda delle dimensioni del tubo e dello spessore della parete nelle applicazioni per la protezione antincendio
• Funzione: Consente il movimento rotatorio del tubo e/o il disallineamento angolare; compensa la deflessione angolare e lineare, la dilatazione e la contrazione termica e i disallineamenti per facilitare l’installazione dell’impianto
